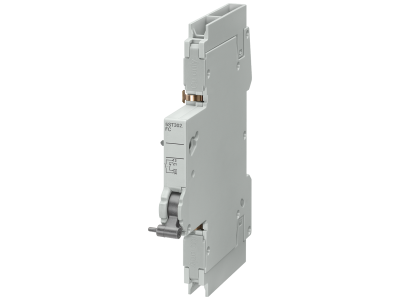

Styk alarmowy, 1NO+1NC, dla wył. nadmiarowo-prądowych zgodnych z UL489 | 5ST3020-0HG Siemens

Alternatywny kod produktu: 5ST30200HG

Opis i Kluczowe Cechy

Styk alarmowy Siemens 5ST3020-0HG to moduł sygnalizacji usterek przeznaczony do współpracy z wyłącznikami nadmiarowo-prądowymi zgodnymi z normą UL489. Jako wyposażenie dodatkowe serii SENTRON umożliwia zdalne monitorowanie stanu wyłącznika za pomocą zestyków 1NO (normalnie otwarty) i 1NC (normalnie zamknięty). Kompaktowa konstrukcja i uniwersalny system montażu ułatwiają instalację w rozdzielnicach modułowych.

• Konfiguracja styków 1NO+1NC: Zestyk zwierny i rozwierny zapewniają sygnalizację zarówno zadziałania, jak i stanu spoczynkowego wyłącznika, co pozwala na elastyczne wpięcie w obwód sterowania lub alarmowy.
• Przeznaczenie do wyłączników UL489: Gwarantowana kompatybilność z wyłącznikami nadmiarowo-prądowymi spełniającymi amerykańską normę UL489, co rozszerza możliwości aplikacyjne w instalacjach przemysłowych i komercyjnych.
• Kompatybilność z serią SENTRON: Dedykowane wyposażenie dodatkowe Siemens zapewnia bezproblemowe połączenie mechaniczne i elektryczne z wyłącznikami różnicowoprądowymi FI oraz nadmiarowo-prądowymi MCB/MCCB z rodziny SENTRON.
• Łatwy montaż i okablowanie: Konstrukcja modułu umożliwia szybkie zatrzaśnięcie na wyłączniku oraz podłączenie przewodów bez użycia narzędzi specjalistycznych – zgodnie z zasadą Plug & Play.
• Bezpieczna ochrona przed dotykiem: Osłony zacisków oraz izolacja komponentu zapobiegają przypadkowemu kontaktowi z częściami będącymi pod napięciem podczas prac instalacyjnych i serwisowych.

Zgodność z Normami

Styk alarmowy przeznaczony jest do współpracy z wyłącznikami nadmiarowo-prądowymi zgodnymi z normą UL489. Jako element wyposażenia dodatkowego serii SENTRON spełnia wymagania europejskich dyrektyw bezpieczeństwa oraz posiada oznaczenie CE. Producent rekomenduje stosowanie zgodnie z dokumentacją techniczną i lokalnymi przepisami instalacyjnymi.

Zastosowanie

Styk alarmowy 5ST3020-0HG znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu wyłącznika nadmiarowo-prądowego. Umożliwia przesyłanie sygnału o zadziałaniu ochrony do systemów sterowania, sygnalizacji lub rejestracji awarii.

• Monitorowanie stanu wyłączników w rozdzielnicach głównych i podrozdzielniach w budynkach komercyjnych oraz przemysłowych.
• Integracja z systemami automatyki budynkowej (BMS) w celu raportowania wyłączeń awaryjnych.
• Sygnalizacja optyczna lub akustyczna w szafach sterowniczych oraz centrach dystrybucji energii.
• Zdalne odłączanie obciążenia poprzez przekaźniki lub PLC w przypadku zadziałania wyłącznika.

Wskazówki Montażowe

Montaż i podłączenie styku alarmowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na wyłączniku zgodnie z instrukcją producenta. Przekrój przewodów należy dobrać do obciążenia styków oraz prądu zwarciowego, a moment dokręcania zacisków stosować według dokumentacji technicznej. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz izolację.

FAQ

• Czy styk alarmowy posiada podświetlenie LED? W dostępnych danych producenta nie przewidziano podświetlenia – sygnalizacja opiera się wyłącznie na zmianie stanu styków 1NO/1NC.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie deklaruje konkretnego stopnia ochrony w karcie katalogowej. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20. Należy zapewnić odpowiednią obudowę zewnętrzną.

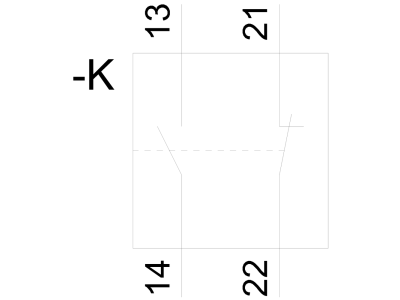

• Jak działa konfiguracja styków 1NO+1NC? Styk 1NO (normalnie otwarty) zamyka się po zadziałaniu wyłącznika – sygnalizując usterkę. Styk 1NC (normalnie zamknięty) jest zwarty w stanie spoczynkowym i otwiera się przy wyzwoleniu – umożliwiając detekcję przerwy w obwodzie alarmowym.
