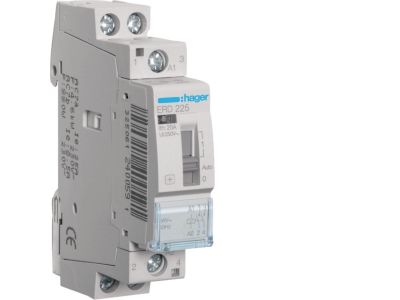

Stycznik z możliwością sterowania ręcznego 24VAC 2NO 25A AC-7a/b | ERD225 Hager

Opis i Kluczowe Cechy

Stycznik ERD225 z możliwością sterowania ręcznego został zaprojektowany do załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę. Urządzenie pracuje przy napięciu cewki 24 V AC, posiada dwa styki normalnie otwarte (2NO) i prąd znamionowy 25 A w kategorii AC-7a/b. Dzięki temu nadaje się do bezpiecznego sterowania odbiornikami indukcyjnymi, takimi jak silniki, a dodatkowa funkcja ręcznego przełączania ułatwia testowanie i serwis. Konstrukcja przystosowana do montażu na szynie DIN w rozdzielnicach.

• 2 styki normalnie otwarte (2NO): Pozwalają na sterowanie dwoma niezależnymi obwodami lub jednym obwodem z redundantnym połączeniem, zwiększając elastyczność instalacji.
• Prąd znamionowy 25 A w kategorii AC-7a/b: Gwarantuje bezpieczną pracę przy obciążeniach silnikowych (wentylatory, pompy, sprężarki) bez ryzyka przegrzania styków.
• Napięcie cewki 24 V AC: Umożliwia sterowanie niskim napięciem bezpiecznym, co jest zalecane w systemach automatyki i BMS.
• Możliwość ręcznego sterowania: Ułatwia bezpośrednie załączenie/wyłączenie obwodu bez podawania napięcia na cewkę – przydatne podczas uruchamiania, testów lub awarii sterownika.
• Zwarta konstrukcja modułowa: Łatwy montaż na szynie TH35 w standardowej rozdzielnicy, oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznakowanie CE. Przeznaczony jest do montażu w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Stycznik ERD225 sprawdza się wszędzie tam, gdzie wymagane jest niezawodne załączanie obwodów o charakterze indukcyjnym, szczególnie w systemach automatyki i sterowania. Ręczne sterowanie ułatwia konserwację i diagnostykę.

• Sterowanie silnikami elektrycznymi (wentylatory, pompy, sprężarki) w kategorii AC-7a/b.
• Załączanie i wyłączanie oświetlenia, grzejników lub innych odbiorników w instalacjach przemysłowych i komercyjnych.
• Praca w systemach automatyki budynkowej (BMS) jako element wykonawczy sterowany z PLC lub przekaźników.
• Zastosowania serwisowe i testowe – ręczne przełączanie umożliwia sprawdzenie obwodu bez podawania napięcia sterującego.

Wskazówki Montażowe

Montaż stycznika ERD225 może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 25 A oraz obowiązującymi normami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik ERD225 ma podświetlenie? Nie, dane katalogowe nie wskazują na obecność podświetlenia. Ręczne sterowanie odbywa się za pomocą fizycznego przycisku/dźwigni.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje stopnia IP w dostępnych danych. W typowych warunkach montażu wewnątrz rozdzielnicy aparatura modułowa ma zazwyczaj IP20 – zalecamy jednak weryfikację w dokumentacji technicznej.
• Jaki jest tryb pracy styków – normalnie otwarte czy zamknięte? Stycznik posiada dwa styki normalnie otwarte (2NO). W stanie spoczynku (bez napięcia na cewkę) styki są rozwarte, a po podaniu napięcia na cewkę zamykają się. W trybie ręcznym możliwe jest bezpośrednie załączenie.
