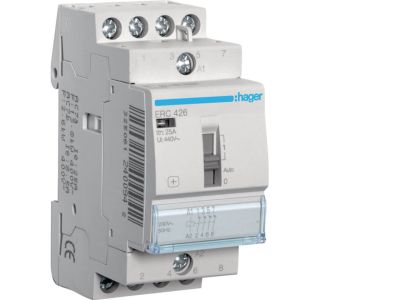

Stycznik z możliwością sterowania ręcznego 230VAC 4NC 25A AC-7a/b | ERC426 Hager

Opis i Kluczowe Cechy

Stycznik ERC426 łączy funkcję stycznika elektromagnetycznego z możliwością ręcznego sterowania, co pozwala na wygodne załączanie i rozłączanie obwodów bezpośrednio na aparacie. Wyposażony w 4 styki normalnie zamknięte (NC) o prądzie znamionowym 25 A w kategorii AC-7a/b, zapewnia bezpieczne sterowanie odbiornikami o znacznym obciążeniu. Napięcie cewki 230 V AC umożliwia współpracę z typowymi instalacjami jednofazowymi.

• 4 styki NC (normalnie zamknięte): W stanie spoczynku styki są zwarte – po zaniku napięcia na cewce obwód pozostaje rozwarty, co zwiększa bezpieczeństwo w układach awaryjnego wyłączania.
• Prąd znamionowy 25 A w kategorii AC-7a/b: Zapewnia pewne łączenie obciążeń silnikowych i rezystancyjnych bez ryzyka przegrzania styków.
• Napięcie cewki 230 V AC: Umożliwia bezpośrednie podłączenie do sieci jednofazowej, upraszczając instalację i integrację z typowymi układami automatyki.
• Możliwość sterowania ręcznego: Pozwala na manualne załączenie lub wyłączenie stycznika bez konieczności podawania napięcia na cewkę – ułatwia serwis, testowanie i awaryjne przełączenia.
• Kategoria AC-7a/b: Przystosowany do pracy z silnikami (AC-7b) oraz odbiornikami rezystancyjnymi (AC-7a) – uniwersalne zastosowanie w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Stycznik ERC426 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego parametry są dostosowane do wymogów bezpieczeństwa stosowanych w instalacjach elektrycznych. Montaż i użytkowanie powinny odbywać się zgodnie z wytycznymi producenta oraz aktualnymi przepisami.

Zastosowanie

Dzięki połączeniu funkcji automatycznej i ręcznej stycznik ERC426 sprawdza się w instalacjach wymagających elastycznego sterowania. Jego 4 styki NC pozwalają na realizację układów bezpieczeństwa oraz impulsowego przełączania.

• Sterowanie silnikami elektrycznymi w kategorii AC-7b – bezpośrednie załączanie i wyłączanie.
• Ręczne załączanie obwodów oświetleniowych lub grzewczych w szafach sterowniczych, bez ingerencji w automatyce.
• Realizacja układów awaryjnego wyłączania – w przypadku zaniku napięcia styki NC rozwierają się, odcinając zasilanie.
• Testowanie i serwisowanie układów sterowania – ręczne przełączanie stycznika umożliwia sprawdzenie ciągłości obwodów bez konieczności uruchamiania całej instalacji.

Wskazówki Montażowe

Montaż i podłączenie stycznika ERC426 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 25 A, a moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Należy stosować odpowiednie zabezpieczenie zwarciowe w obwodzie głównym.

FAQ

• Czy stycznik ERC426 ma podświetlenie? W dostępnych danych nie ma informacji o podświetleniu. Standardowo styczniki nie są wyposażone w lampki sygnalizacyjne – do wizualizacji stanu pracy zaleca się stosowanie oddzielnych wskaźników.
• Jaki jest stopień ochrony stycznika? W źródle nie podano klasy IP. Typowo styczniki przeznaczone do montażu w rozdzielnicach mają stopień ochrony IP20, co zapewnia ochronę przed dostępem do części czynnych. Aby uzyskać pewność, należy sprawdzić kartę katalogową producenta.
• Czy styki są normalnie zamknięte (NC)? Jak to wpływa na pracę? Tak, stycznik posiada 4 styki normalnie zamknięte. W stanie bez napięcia na cewce styki są zwarte, a po podaniu napięcia rozwierają się. Oznacza to, że w przypadku zaniku napięcia sterującego obwód zostanie przerwany – cecha często wykorzystywana w układach bezpieczeństwa.
