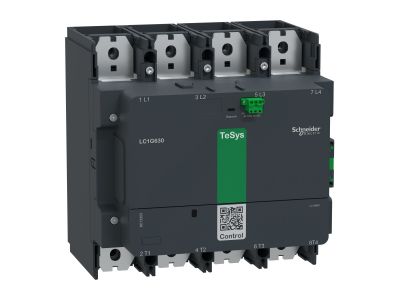

Stycznik TeSysG800 4P Std 100-250V ACDC LC1G8004KUEN | LC1G8004KUEN Schneider Electric

Opis i Kluczowe Cechy

Stycznik TeSysG800 4-biegunowy (4 NO) to wysokowydajne urządzenie do sterowania obwodami elektrycznymi kategorii AC-1, zaprojektowane do pracy w trudnych warunkach. Wersja standardowa LC1G8004KUEN wyposażona jest w szerokozakresową cewkę elektroniczną 100-250 V AC/DC o niskim poborze mocy, co gwarantuje efektywność energetyczną. Wbudowany blok styków pomocniczych 1NO+1NC (17V 1mA) umożliwia dodatkowe sterowanie i sygnalizację stanu pracy. Wysoka odporność mechaniczna (5 milionów cykli) oraz funkcja diagnostyki stanu styków Contact Wear Diagnosis (CWD) z wskaźnikiem LED zapewniają długotrwałą niezawodność i szybką identyfikację potrzeb konserwacyjnych.

• 4-biegunowa konstrukcja (4 NO): Zapewnia pełną izolację i separację obwodów w układach trójfazowych, idealne do sterowania silnikami i grzałkami o wysokim prądzie.
• Szerokozakresowa cewka 100-250V AC/DC: Umożliwia elastyczny dobór napięcia zasilania bez konieczności wymiany elementów – redukuje koszty magazynowe i uproszcza projektowanie układów.
• Blok styków pomocniczych 1NO+1NC (17V 1mA): Ułatwia integrację ze sterownikami PLC i układami sygnalizacyjnymi, zapewniając elastyczność w projektowaniu obwodów sterowania.
• Diagnostyka CWD z wskaźnikiem LED: Stała kontrola stanu styków głównych – wczesne wykrywanie zużycia i ostrzeganie przed awarią, co minimalizuje przestoje w pracy instalacji.
• Ochrona IP2x od przodu (z osłonami): Zapewnia bezpieczeństwo personelu przy dotyku przedniego panelu, zgodnie z normami IEC 60529 i VDE 0106.

Zgodność z Normami

Stycznik TeSysG800 spełnia wymagania międzynarodowych standardów bezpieczeństwa i certyfikacji, w tym CB, CCC, cULcs, CE oraz UKCA. Urządzenie zostało zaprojektowane zgodnie z normami IEC 60947-4-1 (styczniki i rozruszniki) oraz VDE 0110 dla izolacji w układach niskonapięciowych. Obudowa i elementy izolacyjne zapewniają zgodność z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Stycznik TeSysG800 4-biegunowy przeznaczony jest do sterowania odbiornikami o dużej mocy w przemysłowych układach elektrycznych, gdzie wymagana jest wysoka niezawodność i trwałość.

• Sterowanie silnikami trójfazowymi w napędach przemysłowych, pompach, wentylatorach i kompresorach.
• Zdalne załączanie i wyłączanie dużych obwodów grzewczych, np. w piecach przemysłowych lub systemach klimatyzacji.
• Integracja z układami automatyki w rozdzielnicach niskonapięciowych, w tym w szafach sterowniczych zasilanych z sieci 400V.
• Wyposażenie w układy zabezpieczeń i sygnalizacji, dzięki wbudowanemu blokowi styków pomocniczych.
• Zastosowania w środowiskach o podwyższonej temperaturze (do 60°C) i pracy ciągłej z maksymalną częstotliwością 300 cykli/godzinę.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Stycznik może być montowany w trzech kwadrantach płaszczyzny pionowej, a blok zabezpieczeń OLR może być umieszczony bezpośrednio pod stycznikiem. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Upewnić się, że temperatura otoczenia nie przekracza 60°C i że stycznik jest zamontowany zgodnie z zalecanymi wymiarami (284 mm x 281 mm x 266 mm). W przypadku pracy na wysokościach powyżej 3000 m n.p.m. należy skonsultować się z producentem w celu weryfikacji parametrów. Zaleca się stosowanie osłon zacisków (IP2x) podczas eksploatacji.

FAQ

• Jakie jest maksymalne napięcie cewki stycznika? Cewka dostosowana jest do zasilania w zakresie 100-250V AC/DC, co pozwala na elastyczne stosowanie w różnych typach instalacji.
• Czy stycznik posiada wbudowaną ochronę przed zwarciem? Nie – stycznik nie jest zabezpieczeniem zwarciowym. Do ochrony obwodu głównego należy stosować dodatkowe zabezpieczenia, np. bezpieczniki topikowe lub wyłączniki instalacyjne.
• Czy stycznik może być stosowany w środowisku o temperaturze poniżej -25°C? Nie – zakres temperatury pracy wynosi od -25°C do 60°C. W przypadku pracy w niższych temperaturach konieczne jest zastosowanie dodatkowych osłon lub grzejników.
