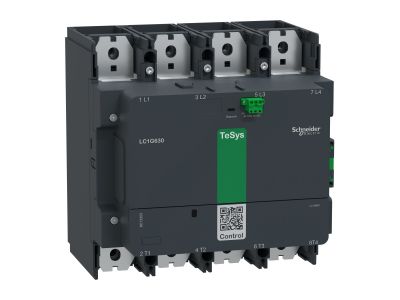

Stycznik TeSysG630 4P Std 100-250V ACDC LC1G6304KUEN | LC1G6304KUEN Schneider Electric

Opis i Kluczowe Cechy

Stycznik TeSysG630 4-biegunowy (4NO) o napięciu zasilania cewki 100-250V AC/DC to zaawansowane urządzenie do zastosowań przemysłowych wymagających wysokiej mocy i niezawodności. Zaprojektowany dla kategorii AC-1 do 1050A przy 440V, wyposażony jest w szerokopasmową cewkę o niskim poborze energii oraz wbudowany blok styków pomocniczych 1NO+1NC (17V 1mA). Kontrola zużycia styków (CWD) zintegrowana z diodą LED zapewnia ciągłe monitorowanie stanu urządzenia.

• 4-biegunowa konstrukcja (4NO): Optymalne rozwiązanie do sterowania obwodami mocy w instalacjach przemysłowych, zapewniające pewne odłączanie i załączanie.
• Szerokopasmowa cewka 100-250V AC/DC o niskim zużyciu energii: Uniwersalność zasilania i oszczędność energii podczas pracy.
• Blok styków pomocniczych 1NO+1NC: Umożliwia sygnalizację stanu stycznika oraz integrację z układami sterowania bez konieczności stosowania dodatkowych modułów.
• Contact Wear Diagnosis (CWD) z diodą LED: Ciągłe monitorowanie stanu styków – identyfikacja zużycia i potencjalnych awarii w czasie rzeczywistym.
• Wymienne moduły (styki główne i sterujące): Umożliwiają proste czynności konserwacyjne i zwiększają żywotność stycznika do 5 milionów cykli mechanicznych.

Zgodność z Normami

Stycznik spełnia wymogi norm międzynarodowych, w tym IEC 60947-4-1, IEC 60947-5-1 oraz VDE 0660. Posiada certyfikaty zgodności: CB, CCC, cULus, CE, UKCA oraz RoHS/REACH, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Stycznik TeSysG630 4-biegunowy przeznaczony jest do sterowania obwodami mocy w wymagających aplikacjach przemysłowych, energetyce oraz infrastrukturze krytycznej.

• Sterowanie silnikami elektrycznymi o dużej mocy w halach produkcyjnych i zakładach przemysłowych.
• Zastosowanie w układach automatyki i sterowania jako element wykonawczy w rozdzielnicach niskiego napięcia.
• Eksploatacja w energetyce – sterowanie odbiornikami mocy w stacjach transformatorowych i rozdzielniach SN/NN.
• Użycie w instalacjach o podwyższonych wymaganiach dotyczących niezawodności i diagnostyki stanu styków.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie należy montować na płycie w trzech ćwiartkach płaszczyzny pionowej, zachowując odpowiednie odstępy dla wentylacji. Złącza zasilania głównego wyposażone są w połączenia śrubowe, a sterujące w zaciski wciskowe – należy dokręcić śruby zgodnie z zalecanym momentem, aby zapewnić pewne połączenie i uniknąć uszkodzeń mechanicznych. Unikać montażu w miejscach narażonych na bezpośrednie działanie czynników atmosferycznych. W przypadku pracy w wysokich temperaturach (do 60°C) zapewnić odpowiednią wentylację.

FAQ

• Czy stycznik TeSysG630 może pracować z napięciem stałym (DC)? Tak, cewka stycznika wyposażona jest w zasilanie szerokopasmowe 100-250V AC/DC, co umożliwia pracę zarówno z napięciem przemiennym, jak i stałym.
• Jakie są maksymalne parametry eksploatacyjne stycznika? Stycznik przeznaczony jest do pracy w kategorii AC-1 z prądem znamionowym do 1050A przy napięciu 440V. Maksymalna szybkość pracy to 300 cykli na godzinę.
• Czy stycznik posiada funkcję diagnostyki zużycia styków? Tak, zintegrowana funkcja Contact Wear Diagnosis (CWD) z diodą LED pozwala na ciągłe monitorowanie stanu styków i wczesne wykrycie zużycia.
