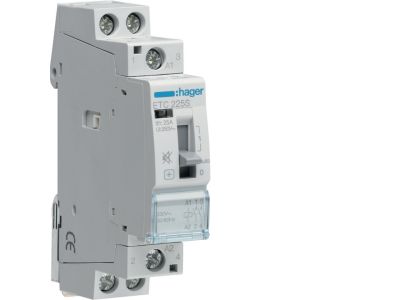

Stycznik taryfowy Dzień/Noc cichy 230VAC 2NO 25A AC-7a/b | ETC225S Hager

Opis i Kluczowe Cechy

Stycznik taryfowy Dzień/Noc cichy ETC225S przeznaczony jest do załączania i wyłączania obwodów elektrycznych poprzez podanie napięcia na cewkę. Urządzenie wyposażono w dwa styki normalnie otwarte (2NO) o prądzie znamionowym 25 A w kategorii AC-7a/b oraz cewkę 230 VAC. Cicha konstrukcja minimalizuje hałas, co ma szczególne znaczenie w instalacjach mieszkaniowych i biurowych. Model ten dedykowany jest do automatyzacji przełączania taryf energetycznych.

• Napięcie cewki 230 VAC: umożliwia bezpośrednie sterowanie z instalacji jednofazowej bez konieczności stosowania dodatkowych zasilaczy.
• 2 styki NO (normalnie otwarte): zapewniają dwie niezależne ścieżki załączania, idealne do rozdziału obwodów między taryfą dzienną a nocną.
• Prąd znamionowy 25 A w kategorii AC-7a/b: wysoka obciążalność pozwala bezpiecznie sterować silnikami, oświetleniem oraz obwodami grzewczymi.
• Konstrukcja cicha: redukcja hałasu podczas pracy zwiększa komfort użytkowania w pomieszczeniach o podwyższonych wymaganiach akustycznych.
• Przeznaczenie taryfowe Dzień/Noc: umożliwia automatyczne przełączanie między taryfami energetycznymi bez ingerencji użytkownika, optymalizując koszty energii.

Zgodność z Normami

Stycznik ETC225S został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE, co gwarantuje bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Stycznik taryfowy przeznaczony jest do automatyki budynkowej oraz sterowania odbiornikami w zależności od taryfy energetycznej. Sprawdza się w systemach wymagających niezawodnego przełączania obwodów głównych.

• Automatyczne przełączanie między taryfą dzienną i nocną dla podgrzewaczy wody, ogrzewania akumulacyjnego i ładowarek pojazdów.
• Sterowanie oświetleniem zewnętrznym lub wewnętrznym w systemie dzień/noc z możliwością programowania czasowego.
• Załączanie silników małej mocy (wentylatory, pompy, siłowniki) w kategorii AC-7a/b.
• Impulsowe sterowanie stycznikami lub przekaźnikami w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu 25 A zgodnie z obowiązującymi przepisami. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Czy stycznik ETC225S posiada podświetlenie? W dostępnych danych nie ma informacji o wbudowanym podświetleniu. W razie potrzeby sygnalizacji stanu pracy zalecamy zastosowanie zewnętrznej oprawki sygnalizacyjnej lub zapoznanie się z dokumentacją producenta.
• Jaki jest stopień ochrony stycznika? Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20. Szczegółowe dane dla modelu ETC225S należy sprawdzić w karcie katalogowej producenta.
• Jaki tryb pracy styków? Stycznik wyposażony jest w dwa styki normalnie otwarte (NO). Po podaniu napięcia na cewkę styki zwierają się, umożliwiając przepływ prądu w obwodzie głównym. Praca w kategorii AC-7a/b obejmuje sterowanie silnikami i obciążeniami rezystancyjnymi.
