Stycznik taryfowy Dzień/Noc 230VAC 4NO 40A AC-7a/b | ETC440 Hager

Opis i Kluczowe Cechy

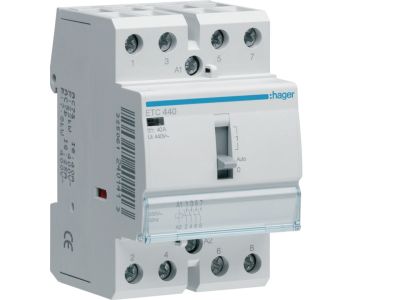

Stycznik taryfowy ETC440 o napięciu cewki 230V AC, wyposażony w cztery styki normalnie otwarte (4NO) i prąd znamionowy 40A w kategorii użytkowania AC-7a/b. Przeznaczony do przełączania obwodów w systemach dwustrefowego pomiaru energii (taryfa dzienna/nocna) – umożliwia optymalne zarządzanie odbiornikami i redukcję kosztów energii. Szerokość modułu i pozostałe wymiary zgodne z danymi producenta.

• Cztery styki NO (4NO): Umożliwiają przełączenie czterech niezależnych obwodów odbiorczych, co daje elastyczność w sterowaniu grupami urządzeń.
• Prąd znamionowy 40A w kategorii AC-7a/b: Zapewnia bezpieczną pracę z obciążeniami rezystancyjnymi (AC-7a) oraz silnikami i odbiornikami indukcyjnymi o małej mocy (AC-7b) bez ryzyka przegrzania styków.
• Cewka 230V AC: Pozwala na bezpośrednie sterowanie stycznikiem z sieci elektrycznej 230V – łatwy montaż w typowych instalacjach.
• Kategoria użytkowania AC-7: Dedykowana do urządzeń domowych i podobnych – stycznik został zaprojektowany do pracy w warunkach typowych dla instalacji mieszkaniowych i biurowych.
• Zastosowanie w systemie taryf dzień/noc: Umożliwia automatyczne przełączanie pomiędzy taryfami, co przekłada się na oszczędności energetyczne i optymalizację zużycia energii.

Zgodność z Normami

Stycznik ETC440 jest zgodny z europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Konstrukcja i parametry spełniają wymagania dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej obowiązujących na rynku UE.

Zastosowanie

Stycznik taryfowy przeznaczony jest do przełączania obwodów odbiorczych w instalacjach z dwustrefowym pomiarem energii (taryfa dzienna/nocna). Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych.

• Sterowanie ogrzewaniem elektrycznym (bojler, grzejniki akumulacyjne, maty grzewcze) w zależności od taryfy energetycznej.
• Przełączanie zasilania ładowarek samochodów elektrycznych między okresem dziennym a nocnym w celu korzystania z tańszej energii.
• Automatyczne załączanie i wyłączanie pomp ciepła, klimatyzatorów lub rekuperatorów w systemie zarządzania energią.
• Zdalne sterowanie dowolnymi odbiornikami o charakterze rezystancyjnym i indukcyjnym (AC-7a/b) za pomocą sygnałów sterujących z listwy taryfowej licznika energii.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 40A oraz normami instalacyjnymi (np. co najmniej 10 mm² przy miedzi). Moment dokręcania śrub zacisków stosować zgodnie z danymi podanymi w dokumentacji producenta.

FAQ

• Czy stycznik posiada podświetlenie/LED sygnalizujące załączenie? W dostarczonej specyfikacji nie określono funkcji sygnalizacji wizualnej. Stycznik nie jest wyposażony w podświetlenie stanu pracy.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje stopnia ochrony w danych. Aparatura modułowa do montażu w rozdzielnicach standardowo posiada IP20 (ochrona przed dotknięciem palcem) – należy montować w obudowie o odpowiednim IP do warunków otoczenia.
• Jaki tryb pracy styków – czy styki są normalnie otwarte (NO) czy normalnie zamknięte (NC)? Stycznik posiada cztery styki normalnie otwarte (4NO). Oznacza to, że po załączeniu cewki następuje zwarcie obwodu, a w stanie spoczynku styki są rozwarte.
