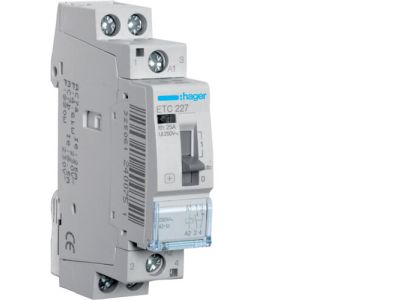

Stycznik taryfowy Dzień/Noc 230VAC 1NO+1NC 25A AC-7a/b | ETC227 Hager

Opis i Kluczowe Cechy

Stycznik taryfowy Dzień/Noc ETC227 to urządzenie przeznaczone do załączania i wyłączania obwodów elektrycznych w systemach rozliczeń taryfowych. Wyposażony w cewkę 230VAC, umożliwia sterowanie obwodami głównymi przy prądzie znamionowym 25A w kategorii AC-7a/b, co zapewnia bezpieczną i niezawodną pracę w instalacjach mieszkaniowych i komercyjnych.

• Cewka sterująca 230VAC: Umożliwia bezpośrednie sterowanie z typowych obwodów oświetleniowych i automatyki budynkowej bez konieczności stosowania dodatkowych zasilaczy, co upraszcza instalację.
• Styki 1NO+1NC: Zapewniają elastyczność konfiguracji – jeden zestyk normalnie otwarty do załączania odbiornika i jeden normalnie zamknięty do sygnalizacji lub przełączania w stan awaryjny.
• Prąd znamionowy 25A w kategorii AC-7a/b: Gwarantuje wytrzymałość w obciążeniach rezystancyjnych i indukcyjnych małej mocy, typowych dla styczników taryfowych, bez ryzyka przegrzania styków.
• Napięcie cewki 230VAC: Kompatybilny z siecią domową i przemysłową 230V, co ułatwia integrację z standardową instalacją elektryczną.

Zgodność z Normami

Stycznik ETC227 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co zapewnia niezawodną i bezpieczną pracę w instalacjach elektrycznych.

Zastosowanie

Stycznik taryfowy Dzień/Noc przeznaczony jest do sterowania obwodami w systemach rozliczeń energii elektrycznej, gdzie wymagane jest przełączanie między dwoma stanami (np. taryfa dzienna i nocna).

• Sterowanie odbiornikami energii w instalacjach z podwójną taryfą (np. bojler, ogrzewanie akumulacyjne, pompa ciepła).
• Impulsowe sterowanie stycznikami większych mocy lub przekaźnikami w układach automatyki budynkowej.
• Przełączanie obwodów sygnalizacyjnych w systemach monitoringu i sterowania.
• Zastosowanie w inteligentnych instalacjach domowych i budynkach komercyjnych jako element wykonawczy sterowania.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów połączeniowych dobrać do prądu znamionowego zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić działanie styku.

FAQ

• Czy stycznik posiada podświetlenie/LED sygnalizujące załączenie? W danych produktu nie określono obecności podświetlenia. Standardowo styczniki taryfowe mogą być wyposażone w wskaźnik mechaniczny lub LED – prosimy sprawdzić w kartach katalogowych producenta.
• Jaki jest stopień ochrony obudowy? W dostarczonych informacjach nie podano stopnia IP. Dla styczników modułowych montowanych w rozdzielnicy typowy stopień ochrony to IP20, co oznacza ochronę przed dotykiem palcem. Dokładne dane należy zweryfikować w dokumentacji.
• Jaki jest tryb pracy styków – automatyczny czy ręczny? Stycznik taryfowy sterowany jest napięciem na cewce – po zaniku napięcia styki wracają do stanu spoczynkowego (NO rozwarty, NC zwarty). Tryb pracy jest całkowicie zależny od sygnału sterującego.
