Stycznik sprzęgający, AC-3, 7 A/3 kW/400V, 3-biegunowy, DC 24V, 1NO, przyłącze śrubowe | 3RT2015-1KB41 Siemens

Alternatywny kod produktu: 3RT20151KB41

Opis i Kluczowe Cechy

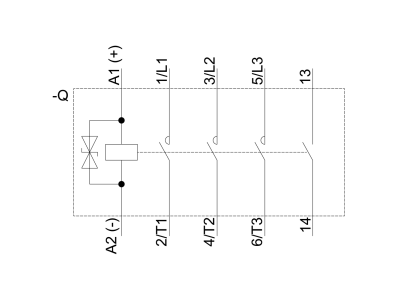

Stycznik sprzęgający Siemens SIRIUS 3RT2015-1KB41 to kompaktowe urządzenie 3-biegunowe przeznaczone do łączenia silników oraz obwodów sterowniczych w kategorii AC-3. Prąd znamionowy 7 A (3 kW/400 V) pozwala bezpiecznie sterować małymi i średnimi silnikami bez ryzyka przegrzania styków. Cewka zasilana napięciem DC 24 V (zakres 0,7–1,25× Us) ze zintegrowaną diodą transil tłumi przepięcia indukcyjne, co zwiększa niezawodność w układach sterowanych przez PLC. Wbudowany styk pomocniczy 1 NO umożliwia sygnalizację stanu załączenia bez konieczności stosowania dodatkowych modułów, a wielkość S00 zapewnia oszczędność miejsca w rozdzielnicy. Przyłącze śrubowe ułatwia szybki i pewny montaż przewodów.

• Kategoria AC-3 / prąd 7 A (3 kW / 400 V): Bezpieczne przełączanie silników indukcyjnych o znacznym obciążeniu – idealne do aplikacji z częstymi rozruchami i zatrzymaniami.
• Cewka DC 24 V z diodą transil: Bezpośrednie sterowanie z wyjść PLC bez dodatkowych tłumików przepięć, co upraszcza okablowanie i chroni elektronikę sterownika.
• Zintegrowany styk pomocniczy 1 NO: Natychmiastowa sygnalizacja stanu załączenia stycznika bez potrzeby dokupowania oddzielnych modułów – oszczędność miejsca i kosztów.
• Kompaktowa budowa S00: Maksymalna moc w minimalnej obudowie – pozwala na gęstą zabudowę w rozdzielnicach o ograniczonej przestrzeni.
• Gotowość IE3/IE4: Stycznik zaprojektowany do współpracy z silnikami o wysokiej sprawności energetycznej, zgodny z najnowszymi wymogami efektywności.

Zgodność z Normami

Stycznik 3RT2015-1KB41 jest dopuszczony do stosowania zgodnie z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i kompatybilność na całym świecie. Posiada certyfikat CE i jest przystosowany do silników klas IE3/IE4. Urządzenie należy do modułowego systemu SIRIUS, w którym wszystkie elementy są optymalnie dopasowane i testowane fabrycznie.

Zastosowanie

Stycznik sprzęgający Siemens 3RT2 dedykowany jest do bezpośredniego sterowania odbiornikami AC-3, szczególnie w automatyce przemysłowej i budynkowej. Dzięki zintegrowanej diodzie transil idealnie nadaje się do współpracy z elektronicznymi układami sterowania (PLC, przekaźniki programowalne).

• Sterowanie silnikami trójfazowymi: Bezpośrednie załączanie i wyłączanie silników indukcyjnych o mocy do 3 kW (400 V) w kategorii AC-3 – pompy, wentylatory, kompresory.
• Syganalizacja stanu w obwodach sterowniczych: Wykorzystanie styku pomocniczego 1 NO do przekazania sygnału o załączeniu stycznika do układu nadrzędnego (np. wejście PLC).
• Automatyka budynkowa i przemysłowa: Sterowanie oświetleniem, bramami, taśmociągami – tam, gdzie wymagane jest niezawodne łączenie obwodów silnikowych i sterowniczych.
• Bezpośrednie podłączenie do wyjść PLC: Dzięki niskiemu poborowi mocy cewki i wbudowanej ochronie transil, stycznik może być sterowany bezpośrednio z wyjść cyfrowych sterowników.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o odpowiednim stopniu ochrony. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające oraz obwody sterownicze. Momenty dokręcania śrub oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – zalecane są przewody miedziane o przekroju dostosowanym do prądu znamionowego (7 A). Stycznik nie posiada możliwości rozszerzenia o dodatkowe łączniki pomocnicze – wszystkie funkcje pomocnicze są zintegrowane fabrycznie.

FAQ

• Czy stycznik posiada podświetlenie? Nie, w dostarczonym modelu nie przewidziano wbudowanego podświetlenia. Sygnalizację stanu załączenia można uzyskać poprzez zintegrowany styk pomocniczy 1 NO.
• Jaki jest stopień ochrony (IP) tego stycznika? Stycznik przeznaczony jest do montażu w rozdzielnicy lub obudowie, która zapewnia odpowiedni stopień ochrony. Typowo dla aparatury modułowej stosuje się IP20 w obrębie rozdzielnicy. Dokładne dane dotyczące IP należy sprawdzić w karcie katalogowej produktu.
• Czy styk pomocniczy 1 NO jest normalnie otwarty i czy można go przełączyć na NC? Styk pomocniczy jest na stałe skonfigurowany jako normalnie otwarty (1 NO). Nie ma możliwości zmiany jego trybu pracy ani rozszerzenia o dodatkowe łączniki pomocnicze – jest to rozwiązanie zintegrowane, zaprojektowane specjalnie do sygnalizacji załączenia stycznika.
