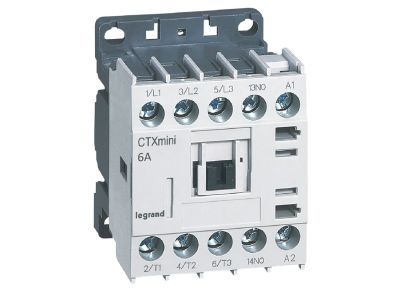

Stycznik przemysłowy CTX3 mini 3P 6A 1NO 230VAC | 417006 Legrand

Opis i Kluczowe Cechy

Stycznik przemysłowy CTX3 mini to trójbiegunowe urządzenie elektromagnetyczne o prądzie łączeniowym AC-3 6 A i napięciu sterującym 230 V AC. Wyposażony w wbudowany styk pomocniczy 1 NO, umożliwia niezawodne sterowanie odbiornikami w instalacjach przemysłowych i budynkowych. Kompaktowa budowa miniaturowa ułatwia montaż w szafach sterowniczych o ograniczonej przestrzeni.

• Prąd łączeniowy AC-3 6 A: gwarantuje bezpieczną i trwałą pracę przy łączeniu silników oraz obciążeń indukcyjnych o umiarkowanej mocy.
• Napięcie sterujące 230 V AC: pozwala na podłączenie do standardowej sieci oświetleniowej i gniazd bez konieczności stosowania dodatkowych zasilaczy.
• Wbudowany styk pomocniczy 1 NO: rozszerza funkcjonalność o sygnalizację stanu pracy lub sterowanie dodatkowymi obwodami bez montażu osobnego modułu.
• Zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, ułatwiając instalację i serwis.
• Zgodność z normami IEC/EN 60947-1 i IEC/EN 60947-4-1: potwierdza bezpieczeństwo użytkowania w aplikacjach przemysłowych zgodnie z międzynarodowymi standardami.

Zgodność z Normami

Stycznik CTX3 mini spełnia wymagania norm IEC/EN 60947-1 (postanowienia ogólne dla aparatury łączeniowej) oraz IEC/EN 60947-4-1 (styczniki i rozruszniki silników). Urządzenie posiada certyfikację CE, co potwierdza jego zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Stycznik przeznaczony jest do sterowania odbiornikami w instalacjach przemysłowych oraz w automatyce budynkowej. Dzięki zwartej obudowie i parametrom AC-3 sprawdza się w układach wymagających niezawodnego łączenia obciążeń indukcyjnych.

• Sterowanie trójfazowymi silnikami elektrycznymi małej mocy w kategorii AC-3.
• Załączanie i wyłączanie odbiorników rezystancyjnych oraz indukcyjnych w szafach sterowniczych.
• Współpraca z przekaźnikami termobimetalowymi i blokami styków pomocniczych (opcjonalne akcesoria).
• Generowanie impulsów sterujących dla styczników większej mocy, przekaźników lub wejść PLC w systemach automatyki.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania zacisków śrubowych stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Czy stycznik CTX3 mini ma wbudowane podświetlenie? Nie, stycznik nie posiada żadnego podświetlenia. Stan pracy można monitorować za pomocą wbudowanego styku pomocniczego 1NO podłączonego do lampki sygnalizacyjnej.
• Jaki tryb pracy mają styki główne? Styki główne są normalnie otwarte (NO) – zwierają się po podaniu napięcia sterującego 230 V AC na cewkę. W przypadku zaniku napięcia styki wracają do pozycji spoczynkowej (rozwarcie).
• Do jakich obciążeń można stosować ten stycznik? Stycznik jest przystosowany do łączenia obciążeń w kategorii AC-3 do 6 A, np. silników indukcyjnych, oraz obciążeń rezystancyjnych. W przypadku obwodów z elementami elektronicznymi (LED, zasilacze impulsowe) należy uwzględnić prąd rozruchowy i skonsultować się z dokumentacją techniczną.
