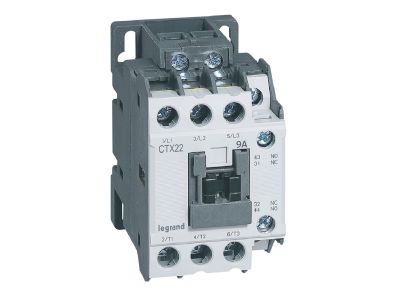

Stycznik przemysłowy CTX3 3P 9A 1NO+1NC 230VAC | 416086 Legrand

Opis i Kluczowe Cechy

Stycznik przemysłowy CTX3 (symbol 416086) to trójbiegunowy stycznik elektromagnetyczny o prądzie łączeniowym kategorii AC-3 wynoszącym 9 A, przeznaczony do sterowania silnikami i innymi odbiornikami w instalacjach przemysłowych. Dzięki napięciu sterującemu 230 V AC oraz wbudowanym stykom pomocniczym 1NO+1NC urządzenie umożliwia bezpośrednią integrację z układami automatyki. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów.

• Prąd łączeniowy AC-3: 9 A: Gwarantuje bezpieczną i niezawodną pracę przy sterowaniu silnikami indukcyjnymi oraz obciążeniami o charakterze indukcyjnym.
• Napięcie sterujące: 230 V AC (50/60 Hz): Umożliwia zasilanie cewki bezpośrednio z typowej instalacji oświetleniowej lub gniazd wtyczkowych.
• Wbudowane styki pomocnicze: 1NO+1NC: Pozwalają na sygnalizację stanu stycznika, realizację blokad logicznych lub przekazanie informacji do sterownika PLC bez dodatkowych akcesoriów.
• Zaciski śrubowe: Zapewniają łatwy i pewny montaż przewodów o odpowiednim przekroju, co minimalizuje ryzyko poluzowania połączeń w warunkach wibracji.
• Kategoria użytkowania AC-3: Przystosowany do łączenia i wyłączania silników klatkowych przy pełnym obciążeniu, co spełnia wymagania typowych aplikacji przemysłowych.

Zgodność z Normami

Stycznik CTX3 spełnia wymagania norm IEC/EN 60947-1 oraz IEC/EN 60947-4-1, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Urządzenie posiada oznaczenie CE i jest zgodne z europejskimi dyrektywami.

Zastosowanie

Dzięki parametrom i kategorii AC-3 stycznik CTX3 znajduje zastosowanie w szerokim zakresie układów sterowania i automatyki budynkowej oraz przemysłowej.

• Sterowanie silnikami elektrycznymi trójfazowymi (pompy, wentylatory, sprężarki) do 9 A prądu znamionowego.
• Łączenie obwodów oświetleniowych i grzejnych o charakterze rezystancyjnym i indukcyjnym.
• Współpraca z przekaźnikami termobimetalowymi, modułami czasowymi lub blokadami mechanicznymi w celu rozbudowy funkcjonalności układu sterowania.
• Automatyka budynkowa – załączanie i wyłączanie odbiorników w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż stycznika CTX3 powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia. Momenty dokręcania zacisków śrubowych stosuj według dokumentacji producenta, aby zapewnić trwałość i bezpieczeństwo połączeń.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany LED sygnalizujący stan? Nie, w standardowym modelu CTX3 (416086) nie przewidziano żadnych diod sygnalizacyjnych. Stan załączenia można monitorować poprzez styki pomocnicze 1NO+1NC.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje w danych technicznych konkretnego stopnia IP. Aparatura modułowa montowana w rozdzielnicy ma zazwyczaj ochronę IP20, co oznacza brak ochrony przed wilgocią – należy montować w suchym pomieszczeniu.
• W jakim trybie pracy pracuje styk główny? Styk główny stycznika przeznaczony jest do pracy w kategorii AC-3 (łączenie i wyłączanie silników klatkowych przy pełnym obciążeniu). Częstotliwość napięcia sterującego wynosi 50/60 Hz, a napięcie sterujące to 230 V AC.
