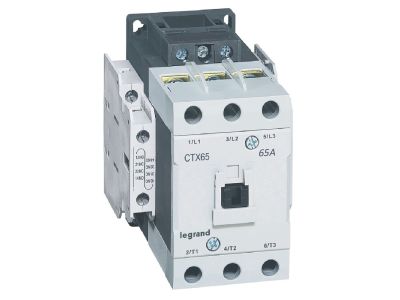

Stycznik przemysłowy CTX3 3P 65A 2NO+2NC 230VAC | 416166 Legrand

Opis i Kluczowe Cechy

Stycznik przemysłowy CTX3 (symbol 416166) to trójbiegunowe urządzenie elektromagnetyczne przeznaczone do łączenia odbiorników w kategorii użytkowania AC-3. Prąd łączeniowy 65 A (AC-3) pozwala na bezpieczne sterowanie silnikami o odpowiedniej mocy bez ryzyka przegrzania styków, a napięcie sterowania 230 V AC zapewnia kompatybilność z typowymi obwodami sterowniczymi. Dzięki wbudowanym stykom pomocniczym 2NO + 2NC urządzenie umożliwia realizację dodatkowych funkcji sygnalizacji i sterowania bez konieczności stosowania zewnętrznych modułów. Zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów, a szeroki zakres akcesoriów (przekaźniki termobimetalowe, moduły czasowe, blokady mechaniczne) pozwala na elastyczne rozszerzanie funkcjonalności.

• Kategoria użytkowania AC‑3: dedykowana do łączenia silników indukcyjnych – wysoka odporność na prądy rozruchowe i niezawodność w cyklach załącz/wyłącz.
• Prąd łączeniowy 65 A (AC‑3): umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i przedwczesnego zużycia.
• Napięcie sterujące 230 V AC (50/60 Hz): bezpośrednie zasilanie z typowej sieci instalacyjnej, bez potrzeby stosowania dodatkowego zasilacza.
• Wbudowane styki pomocnicze 2NO + 2NC: oszczędność miejsca w rozdzielnicy oraz możliwość realizacji sygnalizacji stanu, blokad lub załączania dodatkowych obwodów.
• Zaciski śrubowe: prosty i pewny montaż przewodów o odpowiednim przekroju, odporny na wibracje i zapewniający niską rezystancję połączenia.

Zgodność z Normami

Stycznik CTX3 został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm IEC/EN 60947‑1 oraz IEC/EN 60947‑4‑1, co potwierdza jego bezpieczeństwo i niezawodność w przemysłowych zastosowaniach łączeniowych. Posiada oznaczenie CE i jest przeznaczony do pracy w standardowych warunkach środowiskowych.

Zastosowanie

Stycznik CTX3 sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne łączenie odbiorników o charakterze indukcyjnym oraz sterowanie za pomocą typowych sygnałów napięciowych 230 V AC.

• Sterowanie silnikami elektrycznymi (pompy, wentylatory, przenośniki kompresory) w instalacjach przemysłowych i komercyjnych.
• Łączenie i odłączanie odbiorników rezystancyjnych (grzałki, piece oporowe) w układach automatyki.
• w rozdzielnicach głównych i podrozdzielnicach jako element wykonawczy układów sterowania (współpraca z przekaźnikami, PLC, sterownikami swobodnie programowalnymi).
• Tworzenie systemów sygnalizacji i blokad za pomocą wbudowanych styków pomocniczych – możliwość rozbudowy o moduły czasowe, termobimetalowe lub blokady mechaniczne.

Wskazówki Montażowe

Montaż stycznika CTX3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i odczekać do rozładowania ewentualnych ładunków resztkowych. Urządzenie należy mocować na szynie TH35 (DIN) lub na płycie montażowej zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia (min. 16 mm² dla 65 A – zalecane) i dokręcić zaciski śrubowe momentem podanym w instrukcji (typowy zakres 2–3 Nm). Stosować przewody miedziane w izolacji odpowiedniej dla temperatury pracy.

FAQ

• Jaką kategorię użytkowania ma stycznik CTX3 416166? Stycznik posiada kategorię AC‑3, co oznacza, że jest przystosowany do łączenia silników indukcyjnych z prądami rozruchowymi do 6–8-krotności prądu znamionowego.
• Czy stycznik ma wbudowane styki pomocnicze? Tak, standardowo wyposażony jest w zestaw styków zwiernych 2NO oraz rozwiernych 2NC, co pozwala na realizację funkcji sygnalizacji i blokad bez dodatkowych akcesoriów.
• Czy można rozbudować stycznik o moduły dodatkowe? Tak – istnieje możliwość dołączenia przekaźnika termobimetalowego (ochrona przeciążeniowa silnika), modułów czasowych (opóźnione załączanie/wyłączanie), modułów do baterii kondensatorów oraz blokady mechanicznej (zapobieganie jednoczesnemu załączeniu dwóch styczników).
