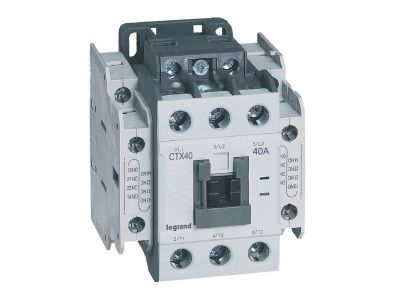

Stycznik przemysłowy CTX3 3P 40A 2NO+2NC 230VAC | 416136 Legrand

Opis i Kluczowe Cechy

Stycznik przemysłowy CTX3 (symbol 416136) to trójbiegunowy stycznik elektromagnetyczny o prądzie łączeniowym AC-3 do 40 A. Napięcie sterujące wynosi 230 V AC. Urządzenie wyposażono w wbudowane styki pomocnicze 2NO+2NC oraz zaciski śrubowe, co ułatwia instalację i rozbudowę układów sterowania.

• Prąd łączeniowy AC-3 40 A: zapewnia bezpieczną i niezawodną pracę przy sterowaniu silnikami indukcyjnymi oraz innymi odbiornikami o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie sterujące 230 V AC: umożliwia bezpośrednie podłączenie do standardowej instalacji oświetleniowej lub sterowniczej, bez konieczności stosowania dodatkowych transformatorów.
• Wbudowane styki pomocnicze 2NO+2NC: eliminują potrzebę montażu zewnętrznych modułów styków pomocniczych, oszczędzając miejsce w rozdzielnicy i redukując czas instalacji.
• Zaciski śrubowe: gwarantują pewne i trwałe połączenie przewodów, co podnosi bezpieczeństwo eksploatacji i ułatwia serwis.
• Możliwość wyposażenia w akcesoria (przekaźniki termobimetalowe, moduły czasowe, moduły do baterii kondensatorów, blokada mechaniczna): pozwala na elastyczne dostosowanie stycznika do specyficznych potrzeb aplikacji, takich jak ochrona przeciążeniowa, opóźnienia czasowe czy kompensacja mocy biernej.

Zgodność z Normami

Stycznik CTX3 spełnia wymagania norm IEC/EN 60947-1 oraz IEC/EN 60947-4-1, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Produkt posiada oznakowanie CE.

Zastosowanie

Stycznik CTX3 40A przeznaczony jest do sterowania obwodami silnikowymi, grzewczymi, oświetleniowymi oraz innymi odbiornikami w instalacjach przemysłowych i budynkowych. Dzięki wbudowanym stykom pomocniczym i napięciu sterującemu 230 V AC znajduje szerokie zastosowanie w automatyce.

• Sterowanie silnikami indukcyjnymi w kategorii AC-3 – np. napędy wentylatorów, pomp, sprężarek.
• Łączenie obwodów grzewczych i oświetleniowych o dużym prądzie załączania.
• Współpraca z przekaźnikami termobimetalowymi w celu ochrony przeciążeniowej silników.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją, roletami w połączeniu z systemami PLC.

Wskazówki Montażowe

Montaż stycznika CTX3 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed ponownym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego obwodu (maksymalny przekrój określony w karcie katalogowej).

FAQ

• Czy stycznik posiada podświetlenie? W danych technicznych nie wskazano funkcji podświetlenia. Stycznik CTX3 nie jest wyposażony w diodę sygnalizacyjną – stan załączenia można monitorować za pomocą zewnętrznych wskaźników.
• Jaki jest stopień ochrony IP? W dokumentacji produktu nie podano stopnia ochrony IP. W przypadku montażu w typowej rozdzielnicy przemysłowej standardem jest IP20; szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Jaka jest konfiguracja styków pomocniczych? Stycznik posiada wbudowane styki pomocnicze: 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC), co umożliwia realizację układów samopodtrzymania i sygnalizacji bez dodatkowych modułów.
