Stycznik pomocniczy, 4NO, AC 110V, 50/60Hz, S00, przyłącze sprężynowe | 3RH2140-2AF00 Siemens

Alternatywny kod produktu: 3RH21402AF00

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2140-2AF00 to czterobiegunowy element przeznaczony do przełączania sygnałów sterujących w obwodzie sterowniczym. Posiada cztery styki normalnie otwarte (4NO), napięcie cewki AC 110 V (50/60 Hz) oraz przyłącze sprężynowe, które skraca czas montażu i zapewnia pewne połączenie. Dzięki wielkości S00 oraz możliwości rozszerzenia do 8 biegunów jest elastycznym rozwiązaniem w systemie modułowym SIRIUS.

• 4 styki normalnie otwarte (4NO): Umożliwiają jednoczesne przełączanie wielu obwodów pomocniczych, co upraszcza konfigurację układów sterowania.
• Przyłącze sprężynowe: Zapewnia szybki i bezpieczny montaż bez użycia narzędzi, redukując czas instalacji i ryzyko poluzowania połączeń.
• Napięcie cewki AC 110 V, 50/60 Hz: Kompatybilność z popularnymi napięciami sterowniczymi w Europie, bez konieczności stosowania dodatkowych transformatorów.
• Możliwość rozszerzenia do 8 biegunów: Poprzez zatrzaskiwane bloki łączników pomocniczych pozwala dopasować liczbę styków do potrzeb aplikacji bez wymiany całego urządzenia.
• Prowadzenie wymuszone styków (dostępne w wersji podstawowej): Gwarantuje bezpieczne rozwieranie styków w aplikacjach wymagających niezawodności, zgodnie z wymaganiami norm bezpieczeństwa.

Zgodność z Normami

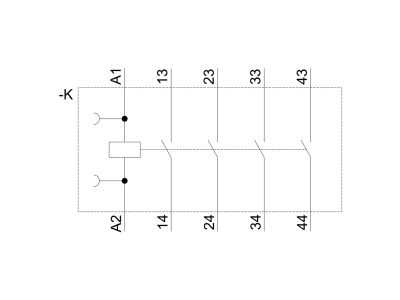

Stycznik pomocniczy 3RH2140-2AF00 spełnia wymagania norm międzynarodowych (IEC) oraz amerykańskich (UL/CSA), co potwierdza jego uniwersalne zastosowanie. Produkt posiada certyfikat CE i jest zgodny z dyrektywami Unii Europejskiej. Wszystkie oznaczenia przyłączy są znormalizowane, co ułatwia identyfikację i podłączenie.

Zastosowanie

Stycznik pomocniczy służy do niezawodnego przełączania sygnałów sterujących w obwodach automatyki przemysłowej, rozdzielnicach i szafach sterowniczych. Dzięki prowadzeniu wymuszonemu nadaje się również do układów związanych z bezpieczeństwem maszyn.

• Sterowanie sygnałami w układach automatyki przemysłowej (PLC, przekaźniki, styczniki główne).
• Rozszerzanie liczby styków pomocniczych w stycznikach mocy serii 3RT2.
• Aplikacje wymagające prowadzenia wymuszonego (monitorowanie stanu styków w obwodach bezpieczeństwa).
• Systemy HVAC, transportowe, energetyczne – tam, gdzie potrzebne jest wiele sygnałów sterujących w kompaktowej obudowie.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przyłącza sprężynowe – stosuj przewody o odpowiednim przekroju zgodnie z dokumentacją producenta. W przypadku rozszerzania styków postępuj zgodnie z instrukcją montażu bloków łączników pomocniczych. Zalecany moment dokręcania (jeśli dotyczy elementów śrubowych w akcesoriach) – patrz dane techniczne danego elementu.

FAQ

• Jakie napięcie cewki ma ten stycznik? Napięcie cewki wynosi AC 110 V przy częstotliwości 50/60 Hz. Przeznaczony wyłącznie do zasilania prądem przemiennym.
• Ile styków posiada wersja podstawowa? Wersja podstawowa ma 4 styki normalnie otwarte (4NO). Można ją rozszerzyć do 8 biegunów za pomocą zatrzaskiwanych bloków łączników pomocniczych serii 3RH2.
• Czy stycznik ma prowadzenie wymuszone styków? Tak, w standardowej wersji wszystkie styki są dostępne z prowadzeniem wymuszonym, co pozwala na stosowanie w aplikacjach bezpieczeństwa wymagających niezawodnego rozwierania styków.
