Stycznik pomocniczy, 4NO, AC 110V, 50/60Hz, S00, przyłącze śrubowe | 3RH2140-1AF00 Siemens

Alternatywny kod produktu: 3RH21401AF00

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2140‑1AF00 to 4‑biegunowy element przeznaczony do przełączania sygnałów sterujących w obwodzie sterowniczym. Wyposażony w cztery styki normalnie otwarte (4NO) oraz cewkę przystosowaną do napięcia AC 110 V 50/60 Hz. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów. Dzięki modułowej konstrukcji systemu SIRIUS stycznik można w prosty sposób rozbudowywać – od wersji podstawowej 4‑biegunowej do 8 biegunów za pomocą zatrzaskiwanych bloków łączników pomocniczych.

• 4 styki NO (4NO): Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów pomocniczych, co zwiększa elastyczność projektowania szaf sterowniczych i redukuje liczbę potrzebnych elementów.
• Cewka AC 110 V 50/60 Hz: Zapewnia kompatybilność z popularnymi napięciami sterowniczymi w instalacjach przemysłowych i budynkowych, bez konieczności stosowania dodatkowych zasilaczy.
• Przyłącze śrubowe: Gwarantuje pewne mechanicznie i elektrycznie połączenie przewodów, co jest szczególnie ważne w aplikacjach o podwyższonych wymaganiach wibracyjnych.
• Prowadzenie wymuszone styków: Wszystkie styki wykonane są z prowadzeniem wymuszonym, co umożliwia zastosowanie stycznika w układach bezpieczeństwa (zgodnie z wymogami SUVA).
• Rozszerzalność do 8 biegunów: Możliwość dodania zatrzaskiwanych bloków łączników pomocniczych pozwala na łatwą rozbudowę układu bez konieczności zmiany okablowania podstawowego modułu.

Zgodność z Normami

Stycznik pomocniczy 3RH2140‑1AF00 posiada dopuszczenia IEC oraz UL/CSA, co potwierdza jego zgodność z międzynarodowymi wymaganiami dla aparatury sterowniczej. Produkt oznaczony jest znakiem CE i spełnia wymogi dyrektyw europejskich. Dla aplikacji bezpieczeństwa dostępne są warianty z atestem SUVA.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących o małej mocy. Dzięki modułowej budowie i szerokiej gamie akcesoriów sprawdza się w różnorodnych układach automatyki.

• Obwody sterownicze maszyn i urządzeń: Służy do przekazywania impulsów z PLC, przekaźników bezpieczeństwa lub przycisków sterowniczych do styczników głównych i napędów.
• Rozszerzanie styczników głównych serii 3RT2: Montowany bezpośrednio na styczniku głównym (rozmiary S00–S3) umożliwia zwiększenie liczby dostępnych styków pomocniczych.
• Układy bezpieczeństwa z prowadzeniem wymuszonym: Idealny do budowy obwodów redundancji i monitorowania stanu w aplikacjach wymagających wysokiego poziomu bezpieczeństwa funkcjonalnego.
• Automatyka budynkowa i instalacje przemysłowe: Stosowany do sygnalizacji stanu pracy urządzeń oraz do przełączania obwodów sterujących w szafach rozdzielczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Moment dokręcania śrub przyłączeniowych oraz zalecane przekroje przewodów należy dobrać zgodnie z danymi zawartymi w oryginalnej dokumentacji producenta. Stosuj przewody miedziane o odpowiedniej izolacji, dostosowane do prądu obciążenia obwodu sterowniczego.

FAQ

• Czy stycznik ma podświetlenie lub wbudowaną diodę LED? Nie, stycznik pomocniczy 3RH2140‑1AF00 nie posiada podświetlenia. Jest to standardowe wykonanie przeznaczone do montażu w szafach sterowniczych, gdzie sygnalizacja stanu realizowana jest zewnętrznymi lampkami lub modułami.
• Jaki stopień ochrony (IP) ma to urządzenie? Producent nie podaje konkretnej wartości IP dla tego modelu. Dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się zazwyczaj ochronę IP20. W przypadku instalacji w środowisku zapylonym lub wilgotnym należy zastosować odpowiednią obudowę zewnętrzną.

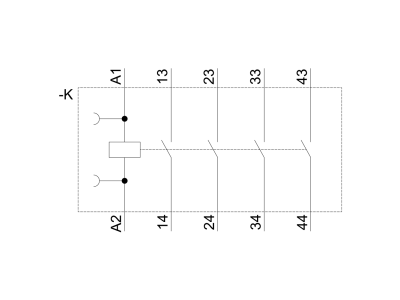

• Jaki jest tryb pracy styków? Stycznik posiada 4 styki normalnie otwarte (NO). W stanie spoczynku (przy wyłączonej cewce) styki są rozwarte – przewodzą prąd dopiero po podaniu napięcia na cewkę AC 110 V.
