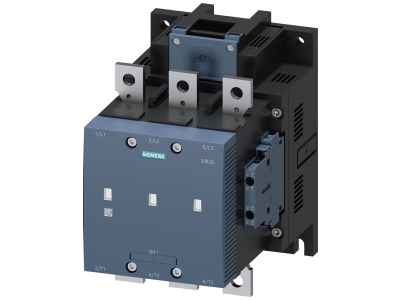

Stycznik próżniowy,AC-3,225A/110kW/400V,3-bieg.,AC/DC220-240V,2NO+2NC,szyna przyłącz. / przył.śrub. | 3RT1264-6AP36 Siemens

Alternatywny kod produktu: 3RT12646AP36

Opis i Kluczowe Cechy

Stycznik próżniowy SIRIUS 3RT1264-6AP36 firmy Siemens to zaawansowane urządzenie przeznaczone do przełączania silników w kategorii użytkowania AC-3. Oferuje prąd znamionowy 225 A i moc 110 kW przy napięciu 400 V, co zapewnia bezpieczną i niezawodną pracę w wymagających aplikacjach przemysłowych. Trzybiegunowa konstrukcja oraz napięcie sterowania 220–240 V AC/DC umożliwiają elastyczne wysterowanie zarówno z instalacji prądu przemiennego, jak i stałego. Wyposażony w 2 styki pomocnicze NO i 2 NC, a obwód główny przystosowany jest do przyłącza szynowego, natomiast obwód sterowniczy i pomocniczy wyposażono w przyłącza śrubowe.

• Prąd znamionowy AC-3 225 A: gwarantuje stabilne przełączanie silników o znacznym obciążeniu bez ryzyka przegrzania styków, nawet przy częstych cyklach pracy.
• Moc 110 kW przy 400 V: umożliwia bezpośrednie sterowanie silników trójfazowych dużej mocy w instalacjach przemysłowych.
• Napięcie sterowania 220–240 V AC/DC (napęd konwencjonalny): zapewnia kompatybilność z typowymi napięciami sieciowymi oraz instalacjami zasilanymi napięciem stałym, upraszczając projektowanie układów sterowania.
• Zestyki pomocnicze 2 NO + 2 NC: umożliwiają realizację sygnalizacji stanu i dodatkowych funkcji logicznych bez konieczności stosowania oddzielnych łączników pomocniczych.
• Obwód główny – przyłącze szynowe / obwód sterowniczy i pomocniczy – przyłącze śrubowe: szyna w obwodzie głównym minimalizuje spadki napięcia i ułatwia rozdział mocy, a zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów w obwodach pomocniczych.

Zgodność z Normami

Stycznik 3RT1264-6AP36 jest dopuszczony na całym świecie – spełnia wymagania norm IEC, UL/CSA. Produkt jest gotowy do współpracy z silnikami w klasach sprawności IE3 i IE4 (IE3/IE4 ready). Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik próżniowy SIRIUS przeznaczony jest do częstego przełączania silników trójfazowych w kategorii AC-3, a także do sterowania odbiornikami indukcyjnymi w trudnych warunkach przemysłowych. Sprawdza się w aplikacjach wymagających wysokiej żywotności przełączania i odporności na cykle impulsowe.

• Sterowanie silnikami trójfazowymi w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Praca w układach automatyki przemysłowej i budynkowej, w tym rozdzielnicach głównych i sterowniczych.
• Przełączanie odbiorników w trybie impulsowym – doskonała żywotność mechaniczna i łączeniowa dzięki technologii próżniowej.
• Integracja z systemami PLC oraz bezpośrednie sterowanie ze sterowników dzięki szerokiemu zakresowi napięcia sterowania AC/DC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) lub na płycie montażowej. Zaciski śrubowe obwodu sterowniczego i pomocniczego dokręcać momentem podanym w karcie katalogowej Siemens. Przekrój przewodów należy dobrać do prądu znamionowego 225 A, uwzględniając rodzaj izolacji i warunki środowiskowe.

FAQ

• Czy stycznik 3RT1264-6AP36 nadaje się do przełączania silników w kategorii AC-3? Tak, jest skonstruowany do pracy w kategorii użytkowania AC-3 (przełączanie silników trójfazowych) z prądem 225 A i mocą 110 kW przy 400 V.
• Jakie są rodzaje przyłączy w tym styczniku? Obwód główny posiada przyłącze szynowe (szyna), natomiast obwód sterowniczy i pomocniczy wyposażone są w przyłącza śrubowe.
• Ile styków pomocniczych posiada stycznik i w jakiej konfiguracji? Stycznik wyposażono w 2 styki normalnie otwarte (NO) i 2 styki normalnie zamknięte (NC), co umożliwia realizację sygnalizacji i prostych funkcji logicznych.
