Stycznik pomocniczy TeSys 5NO cewka 24VDC | CAD503BD Schneider Electric

Opis i Kluczowe Cechy

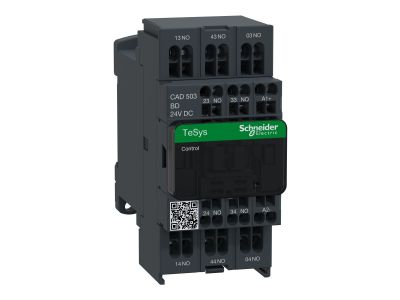

Stycznik pomocniczy TeSys (oznaczenie CAD503BD) wyposażony w pięć zwiernych styków głównych (5NO) oraz cewkę sterowaną napięciem 24 V DC. Przeznaczony do stosowania w rozrusznikach silnikowych – liniowych, nawrotnych, gwiazda/trójkąt oraz z autotransformatorem. Dzięki dużej liczbie styków NO umożliwia realizację rozbudowanych obwodów sterowania i sygnalizacji w kompaktowej obudowie modułowej.

• 5 styków NO (normalnie otwartych): zapewnia możliwość jednoczesnego załączania wielu obwodów sterowania np. sygnalizacji, przekaźników lub wejść PLC bez konieczności stosowania dodatkowych łączników.
• Cewka 24 V DC: niskonapięciowe sterowanie bezpieczne dla personelu i kompatybilne z przemysłowymi źródłami zasilania 24 V, typowymi w szafach sterowniczych.
• Zintegrowany z systemem TeSys: pełna kompatybilność z akcesoriami i aparaturą serii, co upraszcza montaż i rozbudowę układów rozruchowych.
• Prosty montaż: przewidziany do instalacji na szynie TH35 (DIN) oraz do szybkiego podłączenia przewodów za pomocą zacisków sprężynowych lub śrubowych (w zależności od wersji).
• Kompaktowa budowa: oszczędza miejsce w rozdzielnicy, umożliwiając gęste upakowanie aparatury modułowej.

Zgodność z Normami

Stycznik pomocniczy TeSys CAD503BD został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Spełnia standardy branżowe dla aparatury łączeniowej niskiego napięcia, co potwierdza jego niezawodność w zastosowaniach przemysłowych i instalacyjnych.

Zastosowanie

Stycznik pomocniczy przeznaczony jest do współpracy z rozrusznikami silnikowymi oraz do budowy obwodów sterowania i sygnalizacji w szafach sterowniczych. Sprawdza się w następujących scenariuszach:

• Sterowanie rozrusznikami liniowymi, nawrotnymi oraz przełącznikami gwiazda/trójkąt w układach napędowych.
• Przekazywanie impulsów sterujących do styczników głównych, przekaźników lub wejść cyfrowych PLC w systemach automatyki.
• Sygnalizacja stanu pracy urządzeń (załączenie, awaria) za pomocą dodatkowych obwodów NO.
• Automatyka budynkowa i przemysłowa – realizacja funkcji załączania/wyłączania w obwodach sterowania 24 V DC.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania oraz sterowania. Urządzenie montować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Momenty dokręcania zacisków oraz przekroje przewodów dobrać do wartości prądu obciążenia i napięcia sterowania – szczegółowe dane znajdują się w dokumentacji technicznej. Nie należy przekraczać dopuszczalnych parametrów pracy.

FAQ

• Czy stycznik pomocniczy ma wbudowane podświetlenie LED? W danych katalogowych nie przewidziano podświetlenia. W razie potrzeby sygnalizacji wizualnej można zastosować zewnętrzne moduły LED dostępne w ofercie akcesoriów.
• Jaki stopień ochrony ma urządzenie? Producent nie podaje konkretnego stopnia IP dla tego modelu. Aparatura modułowa montowana w rozdzielnicach standardowo osiąga ochronę IP20 (ochrona przed dotykiem), co jest wystarczające w suchych pomieszczeniach wewnątrz szaf.
• Czy wszystkie styki są normalnie otwarte (NO)? Tak, stycznik wyposażony jest w 5 styków NO (normalnie otwartych). Nie zawiera styków NC. Przy braku napięcia na cewce styki są rozwarte.
