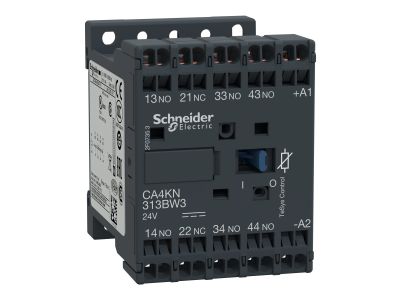

Stycznik pomocniczy TeSys 3NO 1NC cewka o niskim zużyciu 24VDC | CA4KN313BW3 Schneider Electric

Opis i Kluczowe Cechy

Stycznik pomocniczy CA4KN313BW3 z cewką 24VDC o niskim zużyciu energii. Wyposażony w 3 styki normalnie otwarte (NO) i 1 normalnie zamknięty (NC), zapewnia elastyczność w systemach sterowania. Niskie zużycie cewki przekłada się na mniejsze straty energii i dłuższą żywotność, co czyni go ekonomicznym wyborem w aplikacjach ciągłej pracy.

• Konfiguracja styków 3NO+1NC: umożliwia realizację różnorodnych układów sterowania – od sygnalizacji po załączanie obwodów pomocniczych w rozrusznikach silników.
• Cewka 24VDC o niskim zużyciu: zmniejsza pobór mocy w układzie sterowania, obniżając koszty eksploatacji i ograniczając nagrzewanie się szafy sterowniczej.
• Przeznaczony do wszystkich rodzajów rozruszników: liniowych, nawrotnych, przełączników gwiazda/trójkąt – kompatybilny z systemami TeSys i innymi aparatami modułowymi.
• Niskie zużycie cewki w pracy ciągłej: zapewnia niezawodne działanie nawet przy długotrwałym załączeniu, minimalizując ryzyko przegrzania.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Stycznik pomocniczy CA4KN313BW3 znajduje zastosowanie w systemach sterowania i automatyki przemysłowej, szczególnie w układach rozruchowych silników elektrycznych oraz w obwodach pomocniczych w szafach sterowniczych.

• Sterowanie rozrusznikami silników liniowych i nawrotnych – załączanie obwodów sterowniczych za pomocą styków NO/NC.
• Realizacja przełączników gwiazda/trójkąt – wykorzystanie konfiguracji 3NO+1NC do sekwencji załączania faz rozruchu.
• Dostarczanie impulsów do styczników głównych, przekaźników lub wejść sterowników PLC – niskie zużycie cewki minimalizuje obciążenie źródła 24VDC.
• Sygnalizacja stanu pracy w szafach sterowniczych i tablicach rozdzielczych – styki pomocnicze informują o pozycji stycznika głównego.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Stycznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Należy stosować przewody o przekroju dobranym do prądu obwodu (zgodnie z dokumentacją techniczną producenta). Moment dokręcania śrub zacisków – według wartości podanej w instrukcji montażu. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i działanie mechaniczne styków.

FAQ

• Czy cewka jest wyposażona w podświetlenie LED? Produkt nie zawiera wbudowanego podświetlenia. Stan załączenia można kontrolować za pomocą zewnętrznej sygnalizacji podłączonej do styków pomocniczych.
• Jaki jest stopień ochrony tego stycznika? W karcie katalogowej nie podano konkretnego stopnia IP. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic jest to IP20 – ochrona przed dotykiem palcem i ciałami stałymi ≥12,5 mm.
• Jaki jest tryb pracy styków? Styki NO (normalnie otwarte) i NC (normalnie zamknięte) działają w standardowym trybie zwiernym i rozwiernym. Przeznaczone do obciążeń rezystancyjnych i indukcyjnych w obwodach sterowania.
