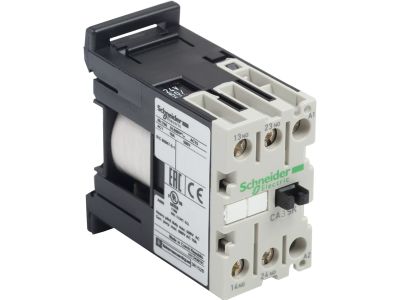

Stycznik pomocniczy TeSys 2NO cewka sterująca 24VDC | CA3SK20BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik pomocniczy TeSys CA3SK20BD to miniaturowe urządzenie z cewką sterującą 24VDC, wyposażone w dwa styki normalnie otwarte (2NO). Przeznaczony do montażu w szafach sterowniczych i rozdzielnicach, zapewnia niezawodną kontrolę obwodów pomocniczych oraz sygnalizację stanu. Niewielkie wymiary oszczędzają miejsce na szynie DIN, a zaciski skrzynkowe gwarantują trwałe i pewne połączenie przewodów.

• Styki 2NO (normalnie otwarte): umożliwiają podwójną sygnalizację lub sterowanie dwoma niezależnymi obwodami pomocniczymi bez konieczności stosowania dodatkowych przekaźników.
• Cewka sterująca 24VDC: bezpieczne napięcie niskiego napięcia ułatwia integrację z układami PLC, sterownikami i systemami automatyki, minimalizując ryzyko porażenia.
• Miniaturowa obudowa: kompaktowa konstrukcja pozwala na efektywne wykorzystanie przestrzeni w szafie sterowniczej i zmniejsza wymagania co do wielkości rozdzielnicy.
• Zaciski skrzynkowe: solidny system przyłączeniowy odporny na wibracje, zapewniający niską rezystancję styku i łatwy montaż przewodów.
• Przeznaczenie pomocnicze: dedykowany do układów sterowania i sygnalizacji, współpracuje ze stycznikami głównymi, przekaźnikami i modułami logicznymi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardami DIN. Posiada certyfikat CE, potwierdzający bezpieczeństwo użytkowania i zgodność z obowiązującymi przepisami. Montaż i eksploatacja muszą być zgodne z dokumentacją techniczną producenta.

Zastosowanie

Stycznik pomocniczy TeSys CA3SK20BD znajduje zastosowanie w szeroko pojętej automatyce przemysłowej i budynkowej, szczególnie w układach wymagających sygnalizacji stanu pracy oraz rozszerzania zestyków styczników głównych.

• Rozszerzanie zestyków styczników głównych o dodatkowe styki pomocnicze dla sygnalizacji pracy.
• Sterowanie cewkami przekaźników, styczników lub zaworów elektromagnetycznych w układach PLC.
• Sygnalizacja położenia stycznika głównego (sprzężenie zwrotne do sterownika).
• Budowa prostych układów logicznych w automatyce budynkowej (np. blokady, kaskadowanie).

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stycznik mocowany jest na szynie TH35 (DIN) – należy go zatrzasnąć w odpowiedniej pozycji. Przekrój przewodów dobierz zgodnie z obciążeniem i dokumentacją producenta. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów znajdziesz w karcie katalogowej. Pamiętaj o zachowaniu odstępów izolacyjnych i wentylacyjnych.

FAQ

• Czy stycznik posiada podświetlenie LED? Nie, model CA3SK20BD nie jest wyposażony w diodę sygnalizacyjną. Jeśli wymagana jest wizualna sygnalizacja załączenia cewki, można zastosować zewnętrzną lampkę lub moduł LED.
• Jaki jest stopień ochrony obudowy? Stycznik przeznaczony jest do montażu wewnątrz szafy sterowniczej lub rozdzielnicy, gdzie standardowo przyjmuje się stopień ochrony IP20 otoczenia. Dla konkretnych warunków pracy (np. zapylenie, wilgoć) należy sprawdzić dokumentację techniczną i ewentualnie zastosować dodatkową obudowę.
• Jak działają styki w tym modelu? Stycznik posiada dwa styki normalnie otwarte (2NO). Oznacza to, że w stanie spoczynku (cewka niezasilona) styki są rozwarte, a po podaniu napięcia 24VDC na cewkę zamykają obwód. Tryb pracy odwrotny (NC) nie jest dostępny.
