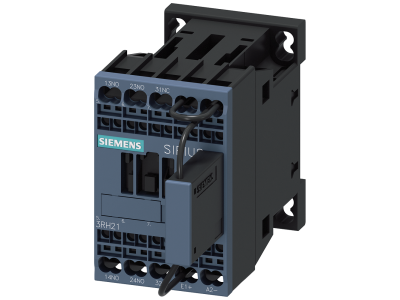

Stycznik pomocniczy SIRIUS trakcyjny 22E S00 24VDC 2.8W z warystorem (2NO+1NC), zaciski spręż. | 3RH2122-2LB40-0LA0 Siemens

Alternatywny kod produktu: 3RH21222LB400LA0

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2122-2LB40-0LA0 to element wykonawczy z serii trakcyjnej, wyposażony w cewkę 24 VDC o mocy 2,8 W. Posiada konfigurację styków 2NO+1NC, wbudowany warystor oraz zaciski sprężynowe. Przeznaczony do rozszerzania zestyków styczników głównych i sterowania w torach sygnałowych, szczególnie w środowiskach o podwyższonych wymaganiach mechanicznych (aplikacje trakcyjne).

• Cewka 24 VDC, 2,8 W: Niskie zużycie energii oraz pełna kompatybilność z przemysłowymi systemami sterowania niskonapięciowymi (PLC, przekaźniki).
• Zestyk pomocniczy 2NO+1NC: Uniwersalna konfiguracja umożliwiająca sygnalizację stanu, blokady oraz rozszerzenie liczby styków w obwodzie sterowniczym.
• Wbudowany warystor: Tłumi przepięcia generowane przy wyłączaniu cewki, chroniąc elementy sterujące (np. wyjścia PLC, przekaźniki) przed uszkodzeniem.
• Zaciski sprężynowe: Umożliwiają szybki, beznarzędziowy montaż przewodów, zapewniając pewny i wibracjoodporny kontakt, szczególnie ważny w zastosowaniach mobilnych.
• Przystosowanie do aplikacji trakcyjnych: Konstrukcja odporna na wibracje i drgania, typowa dla pojazdów szynowych oraz innych wymagających środowisk transportu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowanie w aplikacjach trakcyjnych sugeruje zgodność z dodatkowymi wymaganiami wibracyjnymi i klimatycznymi (szczegóły dostępne w pełnej dokumentacji technicznej producenta).

Zastosowanie

Stycznik pomocniczy Siemens SIRIUS 3RH2122 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne rozszerzenie zestyków w obwodach sterowniczych, szczególnie w systemach o wysokich wymaganiach mechanicznych.

• Sterowanie pomocnicze w układach napędowych i rozdzielnicach pojazdów szynowych (trakcja elektryczna).
• Rozszerzenie zestyków styczników głównych w szafach sterowniczych (sygnalizacja załączenia, blokady krzyżowe).
• Impulsowanie wejść PLC, przekaźników lub układów sygnalizacji w instalacjach przemysłowych.
• Budowa układów samopodtrzymania i zabezpieczeń w automatyce maszyn i urządzeń mobilnych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obciążalnością prądową styków (dane w dokumentacji producenta). Zaciski sprężynowe umożliwiają podłączenie przewodów z końcówkami lub bez – moment dokręcania nie dotyczy (zaciski samoczynne). Należy stosować się do zaleceń zawartych w karcie katalogowej produktu.

FAQ

• Jaka jest rola warystora w tym styczniku? Warystor jest wbudowany równolegle do cewki i służy do tłumienia przepięć indukcyjnych powstających podczas wyłączania cewki. Chroni tym samym elementy sterujące (np. wyjścia przekaźników, PLC) przed uszkodzeniem wysokim napięciem.
• Jakie napięcie sterujące jest wymagane? Cewka stycznika przystosowana jest do napięcia stałego 24 VDC (zasilanie). Moc cewki wynosi 2,8 W. Należy zapewnić stabilne źródło 24 VDC o odpowiedniej wydajności prądowej.
• Czy stycznik nadaje się do zastosowań czysto przemysłowych (niestacjonarnych)? Tak, konstrukcja trakcyjna z zaciskami sprężynowymi gwarantuje odporność na wibracje i drgania, co czyni go odpowiednim także w aplikacjach przemysłowych na ruchomych maszynach, dźwigach, wózkach AGV itp.
