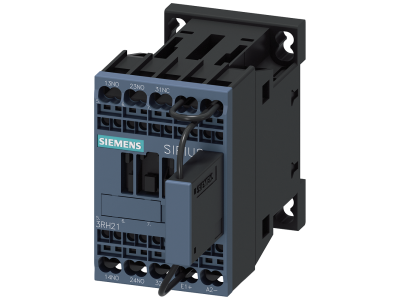

Stycznik pomocniczy, 2NO+1NC, DC 24V, S00, przyłącze sprężynowe, z diodą transil | 3RH2122-2KB40-0LA0 Siemens

Alternatywny kod produktu: 3RH21222KB400LA0

Opis i Kluczowe Cechy

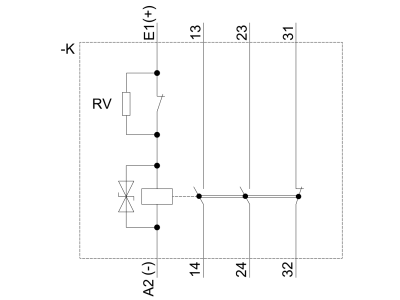

Stycznik pomocniczy Siemens serii SIRIUS 3RH2, model 3RH2122-2KB40-0LA0, przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w konfigurację styków 2NO+1NC, cewkę DC 24 V oraz przyłącze sprężynowe z wbudowaną diodą transil. Kompaktowa obudowa wielkości S00 umożliwia montaż w standardowych rozdzielnicach i szafach sterowniczych.

• Styki 2NO+1NC: umożliwiają jednoczesne przełączanie wielu obwodów pomocniczych oraz realizację funkcji bezpieczeństwa z jednym stykiem normalnie zamkniętym do monitorowania.
• Cewka DC 24 V: napięcie sterowania zgodne z typowymi układami automatyki przemysłowej, kompatybilne z sygnałami PLC i przekaźników.
• Przyłącze sprężynowe: beznarzędziowy, szybki montaż przewodów, odporny na wibracje, oszczędza czas instalacji i zwiększa niezawodność połączeń.
• Dioda transil (przepięciowa): chroni cewkę przed przepięciami łączeniowymi, wydłużając żywotność układów sterujących i minimalizując zakłócenia elektromagnetyczne.

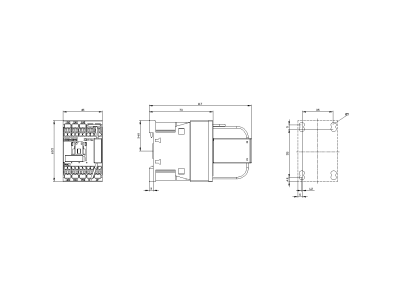

• Wielkość konstrukcyjna S00: kompaktowa obudowa umożliwia oszczędność miejsca w szafie sterowniczej, a także możliwość rozbudowy o zatrzaskiwane bloki łączników do 8 biegunów.

Zgodność z Normami

Stycznik pomocniczy spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Przeznaczony do stosowania w obwodach sterowniczych zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Stycznik pomocniczy serii 3RH2 znajduje zastosowanie w układach sterowania i automatyki przemysłowej, szczególnie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących i rozszerzanie liczby styków styczników głównych.

• Sterowanie sygnałami pomocniczymi w rozdzielnicach i szafach sterowniczych maszyn.
• Rozszerzanie zestyków styczników głównych (np. seria 3RT2) dla realizacji dodatkowych funkcji logicznych.
• W aplikacjach bezpieczeństwa z prowadzeniem wymuszonym styków – styki umożliwiają monitorowanie stanu łącznika (jedno NC).
• Automatyka budynkowa oraz instalacje przemysłowe wymagające kompaktowego, odpornego na warunki klimatyczne elementu wykonawczego.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przyłącze sprężynowe wymaga zastosowania przewodów o odpowiednim przekroju (dobranym do prądu obciążenia – patrz dokumentacja techniczna). Moment dokręcania oraz głębokość wcisku przewodu należy realizować zgodnie z instrukcją producenta. Nie przekraczać dopuszczalnych wartości prądu i napięcia cewki.

FAQ

• Czy stycznik ma wbudowaną diodę transil? Tak, model 3RH2122-2KB40-0LA0 jest wyposażony w diodę transil chroniącą cewkę przed przepięciami. Nie wymaga dodatkowego układu gaszącego.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości IP. Aparatura modułowa montowana w rozdzielnicy standardowo charakteryzuje się stopniem ochrony IP20 (ochrona przed dotykiem), jednak zawsze należy przestrzegać warunków montażu i otoczenia zgodnie z dokumentacją.
• Czy styki mają prowadzenie wymuszone (bezpieczne)? Tak, wszystkie styki styczników pomocniczych 3RH2 są dostępne z prowadzeniem wymuszonym, co umożliwia zastosowanie w aplikacjach bezpieczeństwa oraz spełnia wymagania norm dla łączników bezpieczeństwa.
