Dołączany stycznik pomocniczy, 2NO+2NC, DC 24V, S00, przyłącze śrubowe, z diodą | 3RH2122-1JB40 Siemens

Alternatywny kod produktu: 3RH21221JB40

Opis i Kluczowe Cechy

Dołączany stycznik pomocniczy Siemens SIRIUS 3RH2122-1JB40 to niezawodny element do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w 2 styki NO i 2 styki NC, cewkę DC 24 V oraz zintegrowaną diodę ochronną, umożliwia bezpośrednią współpracę z elektronicznymi układami sterowania, w tym z wyjściami PLC. Przyłącze śrubowe zapewnia trwałe i pewne połączenie przewodów.

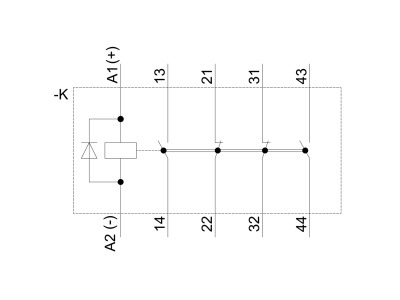

• 2NO+2NC (2 styki zwierne i 2 rozwierne): Umożliwia przełączanie wielu obwodów pomocniczych jednocześnie, co zwiększa elastyczność sterowania i redukuje liczbę potrzebnych elementów.
• Cewka DC 24 V (zakres 0,7…1,25 US): Zapewnia kompatybilność z typowymi napięciami sterowniczymi w automatyce; szeroki zakres roboczy gwarantuje niezawodne zadziałanie nawet przy wahaniach napięcia zasilania.
• Zintegrowana dioda: Tłumi przepięcia indukcyjne przy wyłączaniu cewki, chroniąc podłączone układy elektroniczne (PLC, przekaźniki, sterowniki) przed uszkodzeniem.
• Przyłącze śrubowe: Zapewnia solidne i łatwe w serwisie połączenie przewodów – idealne do zastosowań przemysłowych, gdzie liczy się trwałość.
• Wielkość S00: Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę modułową bez utraty funkcjonalności.

Zgodność z Normami

Stycznik pomocniczy 3RH2122-1JB40 jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Jego konstrukcja spełnia również wymagania dopuszczeń IEC i UL/CSA, co gwarantuje globalną akceptację i bezpieczne użytkowanie w instalacjach na całym świecie.

Zastosowanie

Stycznik pomocniczy 3RH2122-1JB40 przeznaczony jest do przełączania sygnałów sterujących w obwodach pomocniczych. Dzięki zintegrowanej diodzie idealnie nadaje się do współpracy z wyjściami PLC oraz innymi elektronicznymi układami sterowania. Główne scenariusze zastosowania:

• Sterowanie i sygnalizacja w rozdzielnicach przemysłowych
• Przekazywanie impulsów do styczników głównych, przekaźników i modułów PLC
• Rozbudowa układów bezpieczeństwa w połączeniu z modułami bezpieczeństwa
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją, roletami

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz zgodnie z obciążalnością prądową styków i obowiązującymi przepisami. Momenty dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Należy zwrócić uwagę na poprawną biegunowość podłączenia cewki DC – zintegrowana dioda chroni przed odwrotnym podłączeniem, ale zaleca się zachowanie właściwej polaryzacji.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, model 3RH2122-1JB40 nie posiada wbudowanego podświetlenia. Zintegrowana dioda pełni funkcję ochronną – tłumi przepięcia przy wyłączaniu cewki.
• Jaki jest stopień ochrony tego stycznika? Jako aparat modułowy do montażu w rozdzielnicy, stopień ochrony zacisków wynosi zazwyczaj IP20, co chroni przed przypadkowym dotknięciem. Dokładne dane znajdują się w dokumentacji technicznej producenta.
• Jaki jest tryb pracy styków – czy działają bezprądowo? Styki 2NO+2NC są normalnie otwarte (NO) i normalnie zamknięte (NC) w stanie spoczynku. Przełączanie następuje elektromagnetycznie po podaniu napięcia na cewkę DC 24 V.
