Stycznik pomocniczy, 2NO+2NC, AC 24V, 50/60Hz, S00, przyłącze śrubowe | 3RH2122-1AB00 Siemens

Alternatywny kod produktu: 3RH21221AB00

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2122-1AB00 to element wykonawczy z konfiguracją styków 2NO+2NC, przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych. Cewka przystosowana do napięcia AC 24V (50/60 Hz) umożliwia współpracę z typowymi źródłami sterowania w instalacjach przemysłowych. Dzięki wielkości S00 oraz przyłączu śrubowemu urządzenie łączy kompaktowe wymiary z pewnym okablowaniem. Seria 3RH2 oferuje znormalizowane oznaczenia przyłączy, co skraca czas montażu i minimalizuje ryzyko pomyłek.

• Styki 2NO+2NC: uniwersalna kombinacja normalnie otwartych i normalnie zamkniętych torów prądowych – pozwala jednocześnie realizować załączanie i sygnalizację w układzie sterowania.
• Cewka AC 24V, 50/60 Hz: niskie napięcie sterujące zwiększa bezpieczeństwo obsługi i jest powszechnie stosowane w automatyce budynkowej i przemysłowej.
• Przyłącze śrubowe: trwałe i wibroodporne połączenie przewodów, łatwe w konserwacji.
• Wielkość S00: oszczędność miejsca na szynie TH35 – idealne rozwiązanie do ciasnych rozdzielnic.
• Możliwość rozbudowy do 8 biegunów: zatrzaskiwane bloki łączników pomocniczych pozwalają elastycznie zwiększyć liczbę styków w miarę potrzeb instalacji.

Zgodność z Normami

Stycznik pomocniczy SIRIUS 3RH2 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdzają odpowiednie dopuszczenia i certyfikat CE. Dzięki temu urządzenie może być stosowane w instalacjach na całym świecie, zarówno w Europie, jak i w Ameryce Północnej.

Zastosowanie

Stycznik pomocniczy 3RH2122-1AB00 dedykowany jest do przełączania sygnałów sterujących w obwodach pomocniczych rozdzielnic i szaf sterowniczych. Sprawdza się szczególnie w układach wymagających powielenia wyjść oraz w aplikacjach bezpieczeństwa (warianty z prowadzeniem wymuszonym dostępne osobno).

• Sterowanie stycznikami głównymi, przekaźnikami lub wejściami PLC w przemysłowych liniach produkcyjnych.
• Impulsowe załączanie i wyłączanie odbiorników w automatyce budynkowej (oświetlenie, wentylacja).
• Sygnalizacja stanu pracy maszyn i urządzeń – styki NC mogą służyć do monitorowania gotowości obwodu.
• Rozbudowa istniejących układów sterowania o dodatkowe tory pomocnicze bez konieczności wymiany stycznika głównego.

Wskazówki Montażowe

Montaż oraz podłączenie stycznika pomocniczego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do obciążalności prądowej obwodu (zgodnie z dokumentacją techniczną). Moment dokręcania śrub przyłączeniowych oraz parametry demontażu bloków pomocniczych – według instrukcji producenta.

FAQ

• Czy stycznik ma wbudowane podświetlenie LED? Nie. Model 3RH2122-1AB00 nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu można zastosować zewnętrzne lampki lub moduły sygnalizacyjne.
• Jaki jest stopień ochrony IP tego stycznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowa aparatura modułowa montowana w rozdzielnicy wewnętrznej osiąga zazwyczaj IP20. W przypadku pracy w środowisku wilgotnym lub pylącym należy zastosować dodatkowe osłony – zalecamy sprawdzenie karty katalogowej.

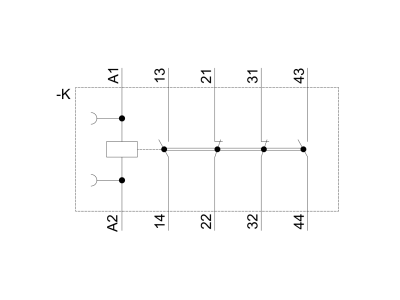

• Jaką funkcję pełnią styki 2NO+2NC? W stanie spoczynku (cewka niezasilona) styki NO są rozwarte, a NC zwarte. Po podaniu napięcia na cewkę AC 24V następuje przełączenie: NO zwiera się, a NC rozwiera. Umożliwia to jednoczesne załączanie odbiornika (przez NO) i sygnalizację (przez NC) lub inne kombinacje w zależności od schematu.
