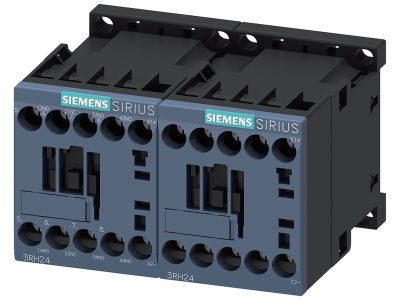

Stycznik pomocniczy, 3NO+1NC, DC 110V, S00, przyłącze śrubowe | 3RH2431-1BF40 Siemens

Alternatywny kod produktu: 3RH24311BF40

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2431-1BF40 to kompaktowe urządzenie przeznaczone do przełączania sygnałów sterujących w obwodach prądu stałego. Wyposażono go w konfigurację styków 3NO+1NC, cewkę DC 110 V oraz przyłącze śrubowe, co gwarantuje niezawodność i łatwość montażu w rozdzielnicach. Dzięki modułowej budowie w rozmiarze S00 stycznik może być rozbudowywany o dodatkowe bloki styków, zapewniając elastyczność w sterowaniu.

• Konfiguracja styków 3NO+1NC: Umożliwia jednoczesne przełączanie trzech obwodów normalnie otwartych oraz jednego obwodu normalnie zamkniętego – idealne do sygnalizacji stanu i sterowania pomocniczymi obwodami.
• Napięcie cewki DC 110 V: Dedykowane do zasilania w instalacjach prądu stałego, zapewnia pewne załączanie bez ryzyka przegrzania w typowych warunkach pracy.
• Przyłącze śrubowe: Trwałe i bezpieczne połączenie przewodów o przekroju dostosowanym do prądu roboczego (zgodnie z dokumentacją producenta). Ułatwia montaż i serwis.
• Wielkość S00 (kompaktowa obudowa): Oszczędza miejsce na szynie TH35, pozwalając na gęstą zabudowę w rozdzielnicy.
• Możliwość rozbudowy do 8 biegunów: Dzięki zatrzaskiwaniu bloków łączników pomocniczych stycznik może być elastycznie rozszerzany w miarę potrzeb instalacji.

Zgodność z Normami

Stycznik pomocniczy Siemens 3RH2431-1BF40 jest produkowany z poszanowaniem międzynarodowych wymagań jakości i bezpieczeństwa. Posiada odpowiednie dopuszczenia według standardów IEC oraz UL/CSA, a także certyfikat CE. Urządzenie charakteryzuje się odpornością na wpływy klimatyczne i wysoką niezawodnością styku, co potwierdza jego globalną akceptację w aplikacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 został zaprojektowany do przełączania sygnałów w obwodach sterowniczych maszyn i instalacji. Sprawdza się zarówno w nowych projektach, jak i przy modernizacji układów sterowania.

• Sterowanie pomocniczymi obwodami sygnalizacji i monitorowania stanu urządzeń.
• Rozszerzanie liczby styków w układach z stycznikami głównymi (np. seria 3RT2).
• Wysyłanie impulsów do przekaźników, styczników oraz wejść sterowników PLC.
• Automatyka budynkowa i przemysłowa – przełączanie obwodów sterowniczych w szafach rozdzielczych.

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub przyłączeniowych oraz dopuszczalne przekroje przewodów muszą być zgodne z dokumentacją techniczną producenta. Nie przekraczaj podanych wartości, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy ten stycznik pomocniczy ma cewkę DC czy AC? Posiada cewkę przystosowaną do napięcia DC 110 V. Do sterowania wymagane jest źródło prądu stałego o tej wartości.
• Czy można rozszerzyć liczbę styków tego stycznika? Tak, seria 3RH2 umożliwia dołączanie zatrzaskiwanych bloków łączników pomocniczych, zwiększając liczbę biegunów maksymalnie do 8.
• Czy stycznik jest odporny na trudne warunki środowiskowe? Tak, urządzenie charakteryzuje się odpornością na wpływy klimatyczne (np. wilgoć, zmiany temperatury) oraz wysoką niezawodnością styku, co potwierdzają dopuszczenia IEC i UL/CSA.
