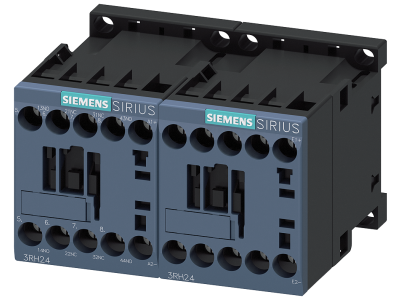

Stycznik pomocniczy, 2NO+2NC, DC 110V, S00, przyłącze śrubowe | 3RH2422-1BF40 Siemens

Alternatywny kod produktu: 3RH24221BF40

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens 3RH2422-1BF40 z serii SIRIUS 3RH2 przeznaczony jest do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w zestyk 2NO+2NC oraz cewkę DC 110V, zapewnia niezawodne sygnalizowanie stanów i sterowanie w instalacjach przemysłowych. Wielkość S00 i przyłącze śrubowe ułatwiają montaż na szynie DIN oraz dają możliwość rozbudowy do 8 biegunów.

• Zestyk 2NO+2NC: Umożliwia jednoczesne przełączanie dwóch obwodów zwiernych i dwóch rozwiernych – elastyczna konfiguracja sterowania i sygnalizacji.
• Napięcie cewki DC 110V: Dopasowany do standardowych obwodów prądu stałego w automatyce, co upraszcza integrację z istniejącymi systemami.
• Prowadzenie wymuszone styku: Gwarantuje bezpieczną rozłączność wszystkich styków w przypadku awarii – niezbędne w aplikacjach bezpieczeństwa maszyn.
• Możliwość rozszerzenia do 8 biegunów: Dzięki zatrzaskiwaniu dedykowanych bloków łączników pomocniczych można zwiększyć liczbę obwodów bez montażu dodatkowych styczników.
• Przyłącze śrubowe: Trwałe i łatwe w kontroli połączenie przewodów, zapewniające niską rezystancję styków w długotrwałej eksploatacji.

Zgodność z Normami

Stycznik pomocniczy 3RH2422-1BF40 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego uniwersalność i bezpieczeństwo w instalacjach na całym świecie. Posiada certyfikat CE.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 służy do przełączania sygnałów sterujących w obwodach pomocniczych rozdzielnic i szaf sterowniczych. Sprawdza się w układach automatyki przemysłowej oraz w systemach bezpieczeństwa maszyn.

• Sterowanie sygnałami do styczników głównych i przekaźników w układach rozruchowych silników.
• Impulsy do sterowników PLC i systemów DCS w automatyce liniowej i procesowej.
• Sygnalizacja stanów pracy (np. załączenie, awaria) w panelach operatorskich.
• Rozszerzanie obwodów bezpieczeństwa dzięki prowadzeniu wymuszonemu styku – zgodnie z wymaganiami norm dla aplikacji STOP kategorii.

Wskazówki Montażowe

Montaż należy wykonać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Stycznik mocowany jest na szynie DIN TH35 (zgodnie z EN 60715). Przyłącze śrubowe – moment dokręcania i przekrój przewodów dobrać zgodnie z dokumentacją producenta. Przed uruchomieniem sprawdzić poprawność połączeń i izolacji.

FAQ

• Czy stycznik posiada podświetlenie? Stycznik pomocniczy 3RH2422-1BF40 nie jest wyposażony w podświetlenie – standardowa cewka DC do przełączania sygnałów, bez wbudowanego LED.
• Jaki jest stopień ochrony (IP)? W dostępnych danych nie określono stopnia IP dla tego modelu. Dla aparatury montowanej na szynie DIN w rozdzielnicy przyjmuje się typowo IP20 (ochrona przed dotykiem), jednak zalecamy montaż w szafie o odpowiedniej ochronie i uwzględnienie warunków środowiskowych.
• Czy styki mają prowadzenie wymuszone? Tak, stycznik posiada styki z prowadzeniem wymuszonym, co gwarantuje bezpieczną rozłączność wszystkich obwodów w sytuacji awarii – niezbędne w aplikacjach bezpieczeństwa maszyn.
