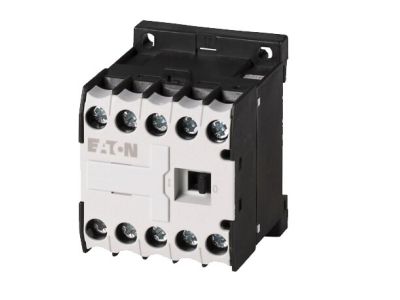

Stycznik pomocniczy miniaturowy 3Z1R,sterowanie 24VDC DILER-31-G-EA(24VDC) DILER | 189976 Eaton

Alternatywny kod produktu: DILER-31-G-EA(24VDC)

Opis i Kluczowe Cechy

Miniaturowy stycznik pomocniczy serii DILER wyposażony w trzy zestyki zwierne (3 N/O) i jeden rozwierny (1 N/C) – konfiguracja 3Z1R. Prąd znamionowy Ith = 10 A (AC-15: 6 A przy 230 V, 3 A przy 400 V) gwarantuje bezpieczną i stabilną pracę w typowych obwodach sterowniczych. Napięcie cewki 24 V DC umożliwia bezpośrednie sterowanie z modułów PLC oraz układów niskonapięciowych. Zaciski śrubowe zapewniają pewne i trwałe połączenia przewodów. Stopień ochrony IP20 pozwala na montaż w rozdzielnicach i szafach sterowniczych.

• Konfiguracja styków 3 N/O + 1 N/C: pozwala na realizację układów przełączających i sygnalizacyjnych bez konieczności stosowania dodatkowych przekaźników.
• Prąd znamionowy Ith = 10 A: wysoka obciążalność prądowa przy niewielkich gabarytach, odpowiednia do obwodów pomocniczych w maszynach i instalacjach przemysłowych.
• Napięcie sterowania 24 V DC: kompatybilność z typowymi napięciami w automatyce, ułatwia integrację z systemami PLC i sterownikami.
• Zintegrowana kombinacja dioda-rezystor: tłumi przepięcia występujące podczas wyłączania cewki, chroniąc styki i wydłużając żywotność urządzenia.
• Zaciski śrubowe: umożliwiają szybkie i solidne przyłączenie przewodów o odpowiednim przekroju, bez ryzyka poluzowania się połączenia.
• Stopień ochrony IP20: bezpieczna eksploatacja w suchych pomieszczeniach, w standardowych rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Stycznik pomocniczy spełnia wymagania norm IEC/EN 60947, EN 60947-5-1, VDE 0660 oraz posiada certyfikaty UL i CSA. Oznaczenia styków zgodne z EN 50011, a oznaczenia zacisków cewki zgodne z EN 50005.

Zastosowanie

Stycznik pomocniczy DILER-31-G-EA(24VDC) przeznaczony jest do pracy jako przekaźnik pomocniczy w układach sterowania i automatyki budynkowej oraz przemysłowej. Dzięki konfiguracji 3Z1R znajduje zastosowanie w rozbudowanych systemach sygnalizacji i sekwencyjnego załączania obwodów.

• Rozszerzanie liczby styków w stycznikach głównych serii DILE – umożliwia sterowanie większą liczbą odbiorników lub sygnalizację stanu pracy.
• Sterowanie pomocnicze w układach PLC i przekaźników programowalnych – dopasowane napięcie 24 V DC upraszcza okablowanie.
• Sygnalizacja stanów pracy w szafach sterowniczych – oddzielne styki N/C i N/O pozwalają na realizację układów sygnalizacji błędu i gotowości.
• Układy blokad i przełączania w automatyce maszyn – styki przeciwsobne (interlocked) zwiększają bezpieczeństwo funkcjonalne.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój przyłączanych przewodów dobrać do prądu znamionowego obwodu. Nie przekraczać wartości prądów i napięć podanych w karcie katalogowej.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED sygnalizującą załączenie? Nie. W styczniku zintegrowano kombinację dioda-rezystor tłumiącą przepięcia, ale nie przewidziano wizualnej sygnalizacji stanu cewki. Do sygnalizacji stanu można wykorzystać styki pomocnicze N/O.
• Jaki stopień ochrony ma ten stycznik? Stopień ochrony wynosi IP20. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, w rozdzielnicach lub szafach sterowniczych, które zapewniają dodatkową ochronę przed pyłem i wilgocią.
• Czy styki mogą pracować w obwodach prądu stałego? W danych katalogowych podano parametry dla prądu przemiennego (AC-15). W przypadku zastosowania w obwodach DC należy sprawdzić maksymalny prąd łączeniowy przy danym napięciu stałym zgodnie z dokumentacją producenta. Dla bezpieczeństwa zaleca się konsultację z działem technicznym.
