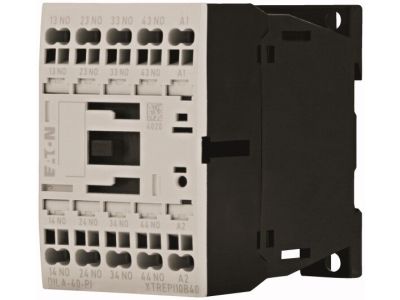

Stycznik pomocniczy DILA 4NO/0NC sterowanie 24VDC | 199208 Eaton

Alternatywny kod produktu: DILA-40(24VDC)-PI

Opis i Kluczowe Cechy

Stycznik pomocniczy EATON z serii DILA o numerze katalogowym 199208 to zaawansowane urządzenie sterujące, zaprojektowane z myślą o najwyższej niezawodności w układach automatyki przemysłowej. Urządzenie charakteryzuje się konfiguracją styków 4NO (cztery styki zwierne), co pozwala na jednoczesne załączanie czterech niezależnych obwodów pomocniczych lub sygnalizacyjnych. Kluczowym wyróżnikiem tego modelu jest zastosowanie nowoczesnej technologii zacisków wtykowych Push-In, która znacząco skraca czas montażu i eliminuje ryzyko poluzowania się przewodów pod wpływem drgań.

• Wymuszone prowadzenie styków: Gwarantuje bezpieczeństwo funkcjonalne, uniemożliwiając jednoczesne zamknięcie styków zwiernych i rozwiernych w przypadku awarii (zgodnie z normami bezpieczeństwa).
• Napięcie sterujące 24V DC: Przystosowane do standardowych systemów sterowania prądem stałym, zapewniając stabilną pracę cewki.
• Wysoka obciążalność: Znamionowy prąd roboczy w kategorii AC-15 wynosi 4 A dla napięć 230V oraz 400V, co pozwala na sterowanie cewkami większych styczników oraz lampkami sygnalizacyjnymi.
• Zintegrowany układ ochronny: Wbudowane połączenie ochronne zabezpiecza elektronikę sterującą przed przepięciami powstającymi podczas wyłączania cewki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego przydatność do profesjonalnych aplikacji inżynieryjnych. Numeracja styków jest w pełni zgodna z normą EN 50011, co ułatwia projektowanie schematów i późniejszą identyfikację połączeń przez służby utrzymania ruchu. Oznaczenia zacisków cewki wykonano według standardu EN 50005. Urządzenie posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zastosowanie

Stycznik pomocniczy DILA znajduje szerokie zastosowanie w szafach sterowniczych i rozdzielnicach niskiego napięcia. Jest idealnym rozwiązaniem do powielania sygnałów sterujących, realizowania logicznych blokad elektrycznych oraz w układach sygnalizacji stanu pracy maszyn. Dzięki możliwości rozbudowy o dodatkowe moduły styków pomocniczych serii DILA-XHI(V)…-PI, inżynierowie mogą elastycznie dopasować liczbę dostępnych torów prądowych do specyficznych wymagań projektu. Urządzenie doskonale sprawdza się w przemyśle maszynowym, systemach HVAC oraz w automatyce budynkowej.

Wskazówki Montażowe

Montaż stycznika odbywa się na standardowej szynie DIN (TS35), co zapewnia szybką i stabilną instalację. Dzięki zaciskom typu Push-In, podłączenie przewodów sztywnych lub elastycznych z tulejkami nie wymaga użycia narzędzi – wystarczy wsunąć przewód w gniazdo zacisku. W przypadku demontażu lub użycia przewodów linkowych bez tulejek, należy zwolnić sprężynę za pomocą płaskiego wkrętaka. Należy pamiętać o zachowaniu odpowiedniej temperatury otoczenia pracy oraz zapewnieniu swobodnej cyrkulacji powietrza wewnątrz obudowy, aby uniknąć przegrzania cewki przy pracy ciągłej.

FAQ

• Czy ten stycznik posiada styki rozwierne (NC)? Nie, model ten posiada konfigurację 40E, co oznacza 4 styki zwierne (NO) i 0 styków rozwiernych (NC).
• Jakie jest napięcie cewki? Urządzenie sterowane jest napięciem bezpiecznym 24 V DC (prąd stały).
• Czy do montażu przewodów potrzebuję śrubokręta? Nie, dzięki technologii Push-In montaż przewodów przygotowanych (z tulejką) odbywa się beznarzędziowo.
• Czy mogę dołożyć do niego dodatkowe styki? Tak, stycznik jest kompatybilny z modułami styków pomocniczych DILA-XHI(V)…-PI.
