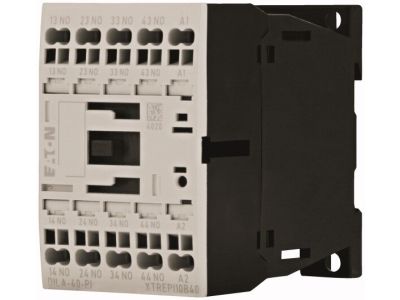

Stycznik pomocniczy DILA,4NO/0NC sterowanie 230VAC | 199204 Eaton

Alternatywny kod produktu: DILA-40(230V50HZ,240V60HZ)-PI

Opis i Kluczowe Cechy

Stycznik pomocniczy DILA z 4 stykami zwiernymi (4NO/0NC) i sterowaniem 230VAC to kompaktowe urządzenie przeznaczone do rozbudowy układów sterowania w rozdzielnicach elektrycznych. Wyposażony w zaciski Push-In, zapewnia szybki i pewny montaż bez konieczności stosowania dodatkowych narzędzi. Wymuszone prowadzenie styków gwarantuje bezpieczeństwo pracy, a znamionowy prąd roboczy 4A przy napięciu 230–240V (AC-15) sprawdza się w standardowych instalacjach sterowniczych.

• 4 styki zwierne (4NO/0NC): Umożliwiają rozbudowę obwodów sterowniczych o dodatkowe sygnały lub funkcje, takich jak sygnalizacja stanu pracy, blokady czy powiązania logiczne.
• Zaciski Push-In: Szybki montaż i demontaż przewodów – eliminuje konieczność używania wkrętaków, skraca czas instalacji.
• Sterowanie 230VAC: Standardowe napięcie zasilania sieciowego, kompatybilne z większością układów sterowania w budynkach i maszynach.
• Wymuszone prowadzenie styków: Zapobiega niepożądanemu rozwarciu styków w przypadku awarii, co zwiększa niezawodność układu.
• Prąd roboczy 4A (AC-15, 230–240V): Pewne załączanie i wyłączanie obwodów sterowniczych o niewielkim poborze mocy.

Zgodność z Normami

Stycznik DILA spełnia wymagania norm IEC/EN 60947 oraz EN 60947-5-1 dotyczących aparatury łączeniowej niskonapięciowej. Posiada oznakowanie CE, a numeracja styków oraz oznaczenia zacisków są zgodne z normami EN 50011 i EN 50005.

Zastosowanie

Stycznik pomocniczy DILA znajduje zastosowanie w układach sterowania, sygnalizacji i zabezpieczeń, gdzie wymagane jest rozbudowanie funkcjonalności istniejących obwodów.

• Rozbudowa obwodów sterowniczych w rozdzielnicach elektrycznych budynków mieszkalnych i przemysłowych.
• Dodawanie sygnałów stanu pracy (np. sygnalizacja awarii, potwierdzenie załączenia stycznika głównego).
• Blokady i powiązania logiczne w układach automatyki maszyn.
• Podłączenie dodatkowych przekaźników, lamp sygnalizacyjnych czy sond pomiarowych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Stycznik należy zamontować na szynie DIN (35mm) w rozdzielnicy, a następnie podłączyć przewody do odpowiednich zacisków Push-In zgodnie z numeracją styków. Przed uruchomieniem układu należy sprawdzić poprawność połączeń i brak zwarć. Styki pomocnicze nie służą do bezpośredniego załączania obwodów mocy – należy je stosować w układach sterowniczych.

FAQ

• Czy stycznik DILA można łączyć z innymi modułami? Tak, istnieje możliwość rozbudowy stycznika o dodatkowe moduły styków pomocniczych z serii DILA-XHI(V)…-PI, co pozwala na zwiększenie liczby dostępnych styków.
• Jaki jest maksymalny prąd roboczy stycznika? Znamionowy prąd roboczy przy napięciu 230–240V wynosi 4A (AC-15).
• Czy stycznik nadaje się do pracy w obwodach AC/DC? Stycznik pracuje w obwodzie AC, a napięcie sterujące wynosi 230V 50Hz lub 240V 60Hz.
