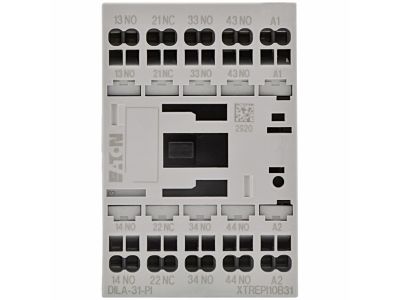

Stycznik pomocniczy DILA 3NO/1NC sterowanie 24VDC DILA-31 (24VDC)-PI | 199213 Eaton

Opis i Kluczowe Cechy

Stycznik pomocniczy EATON z serii DILA, o numerze katalogowym 199213, to zaawansowane urządzenie sterownicze zaprojektowane z myślą o najwyższej niezawodności w układach automatyki przemysłowej. Model DILA-31 (24VDC)-PI charakteryzuje się innowacyjnym systemem podłączenia typu Push-In, który znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania zacisków śrubowych, co jest kluczowe w środowiskach narażonych na wibracje.

• Konfiguracja styków: Urządzenie posiada 3 styki zwierne (NO) oraz 1 styk rozwierny (NC), co pozwala na elastyczne projektowanie logiki sterowania.
• Wymuszone prowadzenie styków: Gwarantuje bezpieczeństwo procesowe poprzez mechaniczne powiązanie styków, co uniemożliwia jednoczesne zamknięcie styków zwiernych i rozwiernych w przypadku awarii.
• Napięcie sterujące: Cewka zasilana napięciem 24 V DC zapewnia kompatybilność z większością nowoczesnych sterowników PLC i systemów bezpieczeństwa.
• Wydajność prądowa: Znamionowy prąd roboczy Ie w kategorii AC-15 wynosi 4 A dla napięć 230 V oraz 400 V, co pozwala na bezpośrednie sterowanie cewkami większych styczników mocy lub sygnalizatorami.
• Modułowość: Możliwość rozbudowy o dodatkowe moduły styków pomocniczych z serii DILA-XHI(V)…-PI zwiększa funkcjonalność bez konieczności wymiany urządzenia bazowego.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w przemyśle. Numeracja styków jest w pełni zgodna z normą EN 50011, co ułatwia identyfikację obwodów podczas projektowania i serwisu. Oznaczenia zacisków cewki są zgodne z normą EN 50005, zapewniając standaryzację w obrębie szafy sterowniczej. Stopień ochrony IP20 gwarantuje bezpieczną obsługę i ochronę przed przypadkowym dotknięciem części pod napięciem.

Zastosowanie

Stycznik pomocniczy DILA-31 znajduje szerokie zastosowanie w zaawansowanych systemach sterowania maszyn i procesów technologicznych. Jest idealnym rozwiązaniem do powielania sygnałów, realizacji blokad elektrycznych oraz budowy układów logicznych w szafach rozdzielczych. Dzięki pracy przy napięciu 24 V DC, jest powszechnie stosowany w branży automotive, przemyśle spożywczym oraz w systemach HVAC, gdzie priorytetem jest stabilność pracy i szybkość reakcji układu sterowania.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie DIN, co zapewnia szybką instalację. Zastosowanie zacisków wtykowych Push-In pozwala na bezpośrednie wpięcie przewodów sztywnych lub elastycznych z tulejkami bez użycia narzędzi, co redukuje ryzyko błędów montażowych. Należy pamiętać o zachowaniu odpowiedniej przestrzeni wokół urządzenia dla optymalnej cyrkulacji powietrza. Przed podłączeniem należy upewnić się, że parametry napięcia zasilającego są zgodne ze specyfikacją cewki (24 V DC).

FAQ

• Czy do zacisków Push-In potrzebuję specjalistycznych narzędzi? Nie, technologia Push-In umożliwia beznarzędziowy montaż przewodów, co przyspiesza prace instalacyjne i serwisowe.
• Czy mogę rozszerzyć liczbę styków w tym modelu? Tak, stycznik jest kompatybilny z modułami styków pomocniczych DILA-XHI(V)…-PI, co pozwala na dostosowanie urządzenia do specyficznych potrzeb aplikacji.
• Co oznacza kod 31E? Jest to specyficzny numer kombinacji styków (3 zwierne, 1 rozwierny) zgodny z normami identyfikacji aparatury sterowniczej, ułatwiający dobór zamienników i projektowanie schematów.
