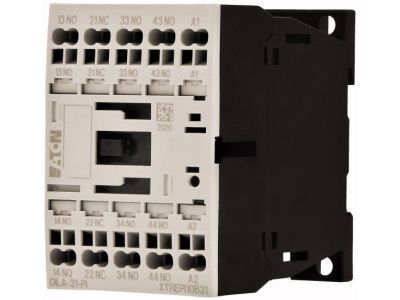

Stycznik pomocniczy DILA 3NO/1NC sterowanie 230VAC | 199209 Eaton

Alternatywny kod produktu: DILA-31(230V50HZ,240V60HZ)-PI

Opis i Kluczowe Cechy

Stycznik pomocniczy DILA 3NO/1NC zasilany napięciem 230VAC to kompaktowe urządzenie o wymuszonym prowadzeniu styków, zaprojektowane do precyzyjnego sterowania obwodami pomocniczymi w instalacjach elektrycznych. Wyposażone w 3 styki zwierne (NO) i 1 rozwierny (NC) oraz szybkozłączne zaciski Push-In, zapewnia szybki i bezbłędny montaż. Znamionowy prąd roboczy 4A przy napięciu AC-15 czyni go odpowiednim do sterowania aparaturą pomocniczą i obwodami sygnalizacyjnymi.

• 3 styki zwierne (NO) i 1 rozwierny (NC): Elastyczna konfiguracja styków umożliwiająca budowę złożonych układów sterowania i sygnalizacji.
• Zaciski Push-In: Szybkie podłączanie przewodów bez konieczności użycia narzędzi – oszczędność czasu podczas montażu.
• Znamionowy prąd roboczy 4A (AC-15): Odpowiedni do sterowania stycznikami pomocniczymi, lampami sygnalizacyjnymi i małymi odbiornikami indukcyjnymi.
• Wymuszane prowadzenie styków: Zapewnia wysoką niezawodność i bezpieczeństwo pracy – styki nie mogą pozostać w stanie pośrednim.
• Stopień ochrony IP20: Odpowiedni do montażu w szafach sterowniczych i rozdzielnicach wewnętrznych, chroni przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Stycznik pomocniczy DILA 3NO/1NC spełnia wymagania normy EN 50011 dotyczącej styczników i posiada oznaczenie CE. Zgodny z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Numeracja styków oraz oznaczenia zacisków cewki są zgodne z normami EN 50011 i EN 50005.

Zastosowanie

Stycznik pomocniczy DILA 3NO/1NC znajduje szerokie zastosowanie jako element sterujący w instalacjach elektrycznych, automatyce przemysłowej oraz systemach sygnalizacji.

• Sterowanie stycznikami głównymi i stycznikami pomocniczymi w układach rozruchowych maszyn.
• Budowa obwodów sygnalizacyjnych i alarmowych w rozdzielnicach elektrycznych.
• Zastosowanie w układach sterowania oświetleniem, np. w systemach awaryjnych lub sterowanych zdalnie.
• Wykorzystanie w automatyce budynkowej do sterowania wentylacją, ogrzewaniem lub roletami.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie przy odłączonym napięciu zasilającym. Urządzenie należy zamontować w odpowiednio przygotowanym miejscu w szafie sterowniczej lub rozdzielnicy, z zachowaniem minimalnych odstępów montażowych (patrz dokumentacja techniczna). Zaciski Push-In umożliwiają szybkie podłączenie przewodów – wystarczy wsunąć odsłoniętą końcówkę przewodu do gniazda i lekko pociągnąć, aby sprawdzić poprawność połączenia. Napięcie sterujące 230VAC należy podłączyć zgodnie z oznaczeniami na urządzeniu (L1, L2).

FAQ

• Czy stycznik DILA 3NO/1NC można łączyć z modułami styków pomocniczych? Tak, stycznik jest kompatybilny z modułami styków pomocniczych serii DILA-XHI(V)…-PI, co pozwala na zwiększenie liczby styków w układzie.
• Jaki jest zakres napięć sterujących? Urządzenie pracuje z napięciem 230V 50Hz lub 240V 60Hz – odpowiednie do standardowych sieci energetycznych.
• Czy stycznik może być stosowany w obwodach AC-15? Tak, znamionowy prąd roboczy 4A przy napięciu AC-15 (220V-240V) czyni go odpowiednim do sterowania obwodami sygnalizacyjnymi i aparaturą pomocniczą.
