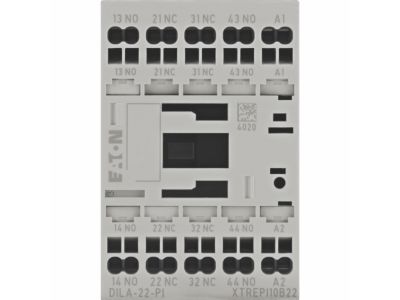

Stycznik pomocniczy DILA 2NO/2NC sterowanie 24VDC DILA-22 (24VDC)-PI | 199218 Eaton

Opis i Kluczowe Cechy

Stycznik pomocniczy EATON z serii DILA o numerze katalogowym 199218 to zaawansowane urządzenie sterownicze zaprojektowane z myślą o najwyższej niezawodności w układach automatyki przemysłowej. Model ten charakteryzuje się konfiguracją styków 2NO (zwierne) oraz 2NC (rozwierne), co pozwala na wszechstronne zarządzanie sygnałami zwrotnymi i blokadami w szafach sterowniczych. Kluczowym wyróżnikiem urządzenia jest zastosowanie nowoczesnych zacisków wtykowych typu Push-In, które znacząco przyspieszają proces prefabrykacji rozdzielnic, eliminując konieczność użycia narzędzi przy podłączaniu przewodów i gwarantując stałą siłę docisku, odporną na wstrząsy i wibracje.

• Napięcie sterujące: Cewka zasilana bezpiecznym napięciem 24 V DC, idealna do bezpośredniej współpracy ze sterownikami PLC.
• Wymuszone prowadzenie styków: Gwarantuje, że styki zwierne i rozwierne nigdy nie zamkną się jednocześnie, co jest krytyczne dla systemów bezpieczeństwa.
• Wysoka obciążalność: Znamionowy prąd roboczy Ie dla kategorii AC-15 wynosi 4 A przy napięciu do 415 V, co pozwala na sterowanie szeroką gamą cewek styczników mocy i sygnalizatorów.
• Modułowość: Możliwość rozbudowy o dodatkowe moduły styków pomocniczych z serii DILA-XHI(V)…-PI pozwala na elastyczne dopasowanie do zmieniających się potrzeb projektu.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi standardami europejskimi, co zapewnia pełną interoperacyjność i bezpieczeństwo użytkowania. Numeracja styków jest w pełni zgodna z normą EN 50011, co ułatwia projektowanie schematów i późniejszą diagnostykę. Oznaczenia zacisków cewki wykonano według wytycznych normy EN 50005. Stopień ochrony IP20 zapewnia bezpieczną obsługę i ochronę przed przypadkowym dotykiem części pod napięciem, co jest standardem w profesjonalnych instalacjach aparatury modułowej.

Zastosowanie

Stycznik DILA-22 (24VDC)-PI znajduje szerokie zastosowanie w sektorze B2B, w szczególności w:

• Układach sterowania silnikami jako element logiki pomocniczej.
• Systemach automatyki budynkowej i przemysłowej do powielania sygnałów sterujących.
• Obwodach bezpieczeństwa wymagających styków o wymuszonym prowadzeniu.
• Szafach sterowniczych o ograniczonej przestrzeni, gdzie technologia Push-In pozwala na gęstsze upakowanie przewodów.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami zaciskowymi wystarczy wsunąć w otwór zacisku, co zapewnia natychmiastowe i trwałe połączenie elektryczne. W przypadku demontażu lub użycia przewodów linkowych bez tulejek, należy zwolnić sprężynę za pomocą standardowego wkrętaka. Należy zwrócić uwagę na zachowanie odpowiedniego promienia gięcia przewodów, aby nie obciążać mechanicznie zacisków. Urządzenie posiada specyficzny numer kodu 22E, co ułatwia identyfikację konfiguracji styków podczas montażu wielomodułowego.

FAQ

• Czy do zacisków Push-In potrzebuję specjalistycznych narzędzi? Nie, technologia Push-In umożliwia beznarzędziowy montaż przewodów przygotowanych (z tulejkami) lub drutów.
• Czy mogę rozszerzyć liczbę styków w tym modelu? Tak, stycznik jest kompatybilny z modułami styków pomocniczych DILA-XHI(V)…-PI montowanymi czołowo.
• Jakie jest napięcie cewki? Ten konkretny model (199218) jest przeznaczony do pracy z napięciem stałym 24 V DC.
• Co oznacza wymuszone prowadzenie styków? Jest to cecha konstrukcyjna zapewniająca, że styki NO i NC są ze sobą powiązane mechanicznie w taki sposób, aby uniemożliwić ich jednoczesne zamknięcie, co podnosi poziom bezpieczeństwa układu.
