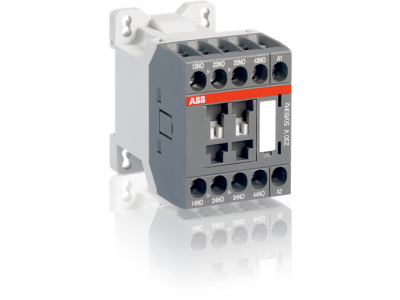

Stycznik pomocniczy AC-15 3A 4P (3NO+1NC), 24V AC, NS31E-20, zaciski śrubowe | 1SBH101001R2031 ABB

Alternatywny kod produktu: 1SBH101001R2031

Opis i Kluczowe Cechy

Stycznik pomocniczy AC-15 (symbol 1SBH101001R2031, model NS31E-20) to wysokiej jakości element do przełączania obwodów pomocniczych i sterujących w instalacjach elektrycznych. Przeznaczony do współpracy z prądem przemiennym 24V AC, wyposażony w 4-biegunowy układ styków (3 normalnie otwarte + 1 normalnie zamknięty) z zaciskami śrubowymi. Mechanicznie sprzężone styki zgodne z normami zapewniają niezawodność pracy w układach sterowania.

• Prąd znamionowy 3A: Przeznaczony do obwodów sterujących o średnim obciążeniu, zapewnia długotrwałą niezawodność w aplikacjach przemysłowych.
• 4-biegunowy układ styków (3NO+1NC): Elastyczność w konfiguracji układów sterowania – jeden kanał normalnie zamknięty (NC) i trzy normalnie otwarte (NO) do różnorodnych zastosowań.
• Zasilanie 24V AC: Standardowe napięcie sterujące w układach automatyki, kompatybilne z większością sterowników PLC i systemów sterowania.
• Zaciski śrubowe: Trwała i pewna metoda połączenia – optymalna dla instalacji wymagających stabilnego styku elektrycznego.
• Mechanicznie sprzężone styki: Zgodne z normami IEC 60947-5-1, zapewniające synchronizację stanów styków NO/NC i zwiększone bezpieczeństwo eksploatacji.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC 60947-5-1 dotyczącej urządzeń sterujących i pomocniczych, w tym mechanicznie sprzężonych styków pomocniczych (załącznik L). Produkt posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik pomocniczy AC-15 3A 4P znajduje zastosowanie w układach sterowania i automatyki przemysłowej, gdzie wymagane jest niezawodne przełączanie obwodów pomocniczych.

• Sterowanie silnikami i układami napędowymi w maszynach przemysłowych.
• Zastosowanie w układach automatyki budynkowej (np. sterowanie oświetleniem, wentylacją).
• Układy zabezpieczeń i alarmowe – przełączanie obwodów sygnalizacyjnych.
• Montaż w szafach sterowniczych i rozdzielnicach elektrycznych jako element modułowy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że układ nie jest pod napięciem. Stycznik należy zamontować na szynie DIN lub bezpośrednio w rozdzielnicy, zachowując odpowiednie odstępy izolacyjne. Zaciski śrubowe dokręcić z zalecanym momentem (sprawdzić w dokumentacji produktu) – niedokręcenie grozi przegrzaniem, a zbyt mocne dociągnięcie może uszkodzić gwint. Po montażu przeprowadzić testy funkcjonalne układu sterowania.

FAQ

• Czy stycznik może być zasilany prądem stałym? Nie – model NS31E-20 jest zaprojektowany wyłącznie do pracy z napięciem przemiennym 24V AC.
• Jakie jest maksymalne napięcie styku? Stycznik dostosowany jest do współpracy z napięciem sterującym 24V AC – nie jest przeznaczony do bezpośredniego załączania obwodów mocy.
• Czy stycznik posiada blokadę mechaniczną? Tak – styki są mechanicznie sprzężone zgodnie z normą IEC 60947-5-1, co zapobiega niezależnemu działaniu styków NO i NC.
