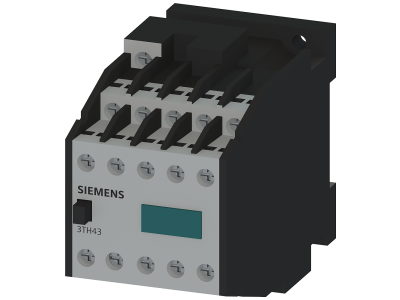

Stycznik pomocniczy 91E DIN EN 50011 9NO+1NC AC 230V 50/60HZ | 3TH4391-0AL2 Siemens

Alternatywny kod produktu: 3TH43910AL2

Opis i Kluczowe Cechy

Stycznik pomocniczy o symbolu 3TH4391-0AL2 to rozwiązanie do rozbudowy układów sterowania w instalacjach przemysłowych i budynkowych. Wyposażony w dziewięć styków normalnie otwartych (NO) i jeden styk normalnie zamknięty (NC), zaprojektowany do pracy przy napięciu cewki AC 230 V / 50–60 Hz. Konstrukcja zgodna z normą DIN EN 50011 gwarantuje kompatybilność wymiarową oraz łatwość integracji z istniejącą aparaturą modułową.

• 9 styków NO + 1 styk NC: duża liczba zwiernych torów umożliwia jednoczesne sterowanie wieloma obwodami pomocniczymi, sygnalizację stanu pracy oraz realizację złożonych funkcji logicznych bez konieczności stosowania dodatkowych przekaźników.
• Napięcie cewki AC 230 V 50/60 Hz: przystosowany do standardowych obwodów sterowniczych napięcia sieciowego, co ułatwia bezpośrednie podłączenie bez konieczności stosowania transformatora.
• Zgodność z DIN EN 50011: gwarantuje unifikację wymiarów i rozmieszczenia elementów przyłączeniowych, co zapewnia szybki montaż na szynie TH35 oraz wymienność z urządzeniami innych producentów spełniającymi tę normę.
• Styki pomocnicze dla styczników głównych: idealnie nadaje się do rozbudowy zestyków w stycznikach mocy, zwiększając liczbę torów sterowniczych i sygnalizacyjnych przy zachowaniu kompaktowej budowy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z normą DIN EN 50011, która określa wymiary gabarytowe oraz układ zacisków dla aparatury pomocniczej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów obowiązujących dyrektyw unijnych. Przeznaczony do montażu w rozdzielnicach sterowniczych o stopniu ochrony co najmniej IP2X (w zależności od obudowy).

Zastosowanie

Stycznik pomocniczy 3TH4391-0AL2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest duża liczba niezależnych torów sygnałowych lub rozszerzenie układów sterowania stycznikami głównymi.

• Rozbudowa styczników mocy – dołączanie dodatkowych styków pomocniczych bez konieczności wymiany całej aparatury.
• Sterowanie pomocnicze w szafach sterowniczych – realizacja funkcji blokad, sygnalizacji stanu łączników, przekaźników pośredniczących lub układów PLC.
• Sygnalizacja stanu pracy maszyn i urządzeń – przełączanie lamp sygnalizacyjnych, wyświetlaczy lub wejść sterowników.
• Izolacja galwaniczna obwodów sterowniczych – separacja napięciowa między obwodami cewki a stykami wykonawczymi.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (dozorowe lub eksploatacyjne) oraz zapoznane z dokumentacją techniczną urządzenia. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach (cewki i styków) i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z wymaganym prądem obciążenia styków (wartość znamionową prądu sprawdź w dokumentacji producenta). Moment dokręcania śrub zacisków należy stosować zgodnie z danymi podanymi na obudowie lub w karcie katalogowej – zazwyczaj w przedziale 0,5–1,2 Nm. Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie mechanizmu styków przez ręczne załączenie.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED sygnalizującą załączenie cewki? W dostarczonej specyfikacji brak informacji o podświetleniu. Standardowe wersje styczników pomocniczych 3TH zwykle nie są wyposażone w diody LED – stan pracy można określić poprzez pomiar napięcia na cewce lub obserwację mechanizmu styków.
• Jaki jest stopień ochrony IP tego urządzenia? Producent nie podaje konkretnego stopnia IP dla samego stycznika. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy lub szafy sterowniczej, której obudowa zapewnia odpowiedni stopień ochrony (np. IP54). W warunkach suchych zamkniętych obudów przyjmuje się ochronę przed dotykiem (min. IP2X).
• W jakim trybie pracują styki – czy są to styki zwierne, rozwierne czy przełączne? Stycznik wyposażony jest w 9 styków normalnie otwartych (NO) – zwierają się po załączeniu cewki, oraz 1 styk normalnie zamknięty (NC) – rozwierający się po załączeniu cewki. Nie zawiera styków przełącznych (CO).
