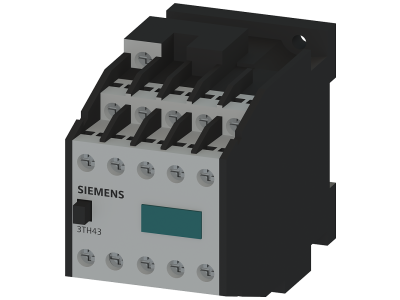

Stycznik pomocniczy 82E DIN EN 50011, styki 8NO+2NC, 230V50Hz, przyłącze śrubowe | 3TH4382-0AP0 Siemens

Alternatywny kod produktu: 3TH43820AP0

Opis i Kluczowe Cechy

Stycznik pomocniczy o symbolu 3TH4382-0AP0 wyposażony w 8 styków normalnie otwartych (NO) i 2 styki normalnie zamknięte (NC), z cewką na napięcie 230 V 50 Hz oraz przyłączem śrubowym. Konstrukcja zgodna z normą DIN EN 50011 zapewnia kompatybilność wymiarową i przyłączeniową z typowymi systemami rozdzielnic.

• Konfiguracja styków 8NO+2NC: Umożliwia rozszerzenie układów sterowania o wiele dodatkowych obwodów sygnałowych, blokad i wykonawczych bez konieczności stosowania dodatkowych styczników.
• Napięcie cewki 230 V 50 Hz: Dostosowane do standardowej sieci zasilającej, co ułatwia integrację w istniejących instalacjach bez konieczności stosowania transformatorów.
• Przyłącze śrubowe: Zapewnia pewne, trwałe połączenie przewodów o odpowiednim przekroju – łatwe w montażu i kontroli.
• Zgodność z DIN EN 50011: Gwarantuje jednolite wymiary i układ przyłączy, co ułatwia wymianę oraz rozbudowę szaf sterowniczych.

Zgodność z Normami

Stycznik pomocniczy został zaprojektowany i wyprodukowany zgodnie z normą DIN EN 50011, która określa wymiary, przyłącza oraz parametry mechaniczne dla styczników pomocniczych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik pomocniczy znajduje zastosowanie w układach sterowania maszyn, linii produkcyjnych oraz instalacji przemysłowych i komercyjnych. Jego bogata konfiguracja styków umożliwia realizację różnorodnych funkcji logicznych i sygnalizacyjnych.

• Rozszerzanie zestyków styczników głównych o dodatkowe obwody sygnalizacyjne (ON/OFF, awaria) oraz blokad.
• Sterowanie przekaźnikami, stycznikami większej mocy oraz wejściami cyfrowymi sterowników PLC.
• Budowa układów sumowania, opóźnień, sekwencji w automatyce budynkowej i przemyśle.
• Sygnalizacja stanów pracy urządzeń oraz alarmów w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż oraz podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów dobieraj zgodnie z obciążeniem prądowym styków i wymaganiami norm. Momenty dokręcania śrub przyłączeniowych stosuj według dokumentacji producenta – nie przekraczaj wartości znamionowych. Po zakończeniu montażu sprawdź poprawność działania wszystkich styków.

FAQ

• Czy stycznik pomocniczy jest podświetlany? Nie. Stycznik pomocniczy 3TH4382-0AP0 nie posiada podświetlenia. Służy wyłącznie do przełączania obwodów sterowniczych i sygnalizacyjnych – sygnalizacja stanu odbywa się przez zewnętrzne lampki lub wejścia PLC.
• Jaki jest stopień ochrony obudowy? Standardowo dla aparatury montowanej wewnątrz rozdzielnic jest to IP20. W przypadku pracy w środowisku zapylonym lub wilgotnym należy zastosować odpowiednią obudowę zewnętrzną (np. IP54).
• Jaka jest konfiguracja styków i do czego służy? Stycznik wyposażono w 8 styków normalnie otwartych (NO) i 2 normalnie zamknięte (NC). Układ ten umożliwia jednoczesne przełączanie wielu obwodów – styki NO są rozwiera się po załączeniu cewki, a styki NC zwierają – co pozwala na realizację zabezpieczeń wzajemnych i funkcji logicznych.
