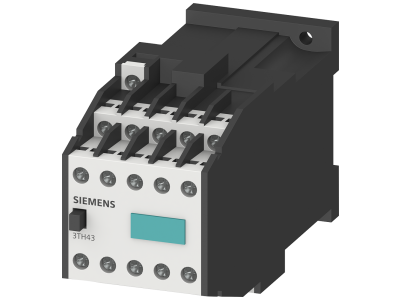

Stycznik pomocniczy 82E DIN EN 50011, 8NO+2NC, przył. śrubo., zasilanie DC, syst. magnet.-DC, DC 24V | 3TH4382-0BB4 Siemens

Alternatywny kod produktu: 3TH43820BB4

Opis i Kluczowe Cechy

Stycznik pomocniczy o symbolu 3TH4382-0BB4 to niezawodne urządzenie z konfiguracją styków 8NO+2NC przystosowane do napięcia cewki DC 24V. Dzięki przyłączom śrubowym umożliwia pewne i trwałe połączenie przewodów w obwodach pomocniczych. Model ten spełnia wymagania normy DIN EN 50011.

• Konfiguracja styków 8NO+2NC: zapewnia dużą elastyczność w rozbudowie obwodów pomocniczych – możliwość sterowania wieloma odbiornikami jednocześnie.
• Napięcie cewki DC 24V: bezpieczne niskie napięcie, kompatybilne z typowymi systemami sterowania PLC i przekaźnikami.
• Przyłącze śrubowe: gwarantuje solidne i pewne połączenie przewodów, odporne na wibracje i rozluźnienie.
• Zgodny z normą DIN EN 50011: potwierdza spełnienie wymagań dla styczników pomocniczych w instalacjach przemysłowych.
• Układ magnetyczny DC: optymalizacja do pracy przy zasilaniu prądem stałym, co wydłuża żywotność cewki.

Zgodność z Normami

Stycznik pomocniczy 3TH4382-0BB4 spełnia wymagania normy DIN EN 50011. Posiada certyfikat CE, co oznacza zgodność z europejskimi wymaganiami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik pomocniczy przeznaczony jest do zastosowań w układach sterowania i automatyki przemysłowej oraz budynkowej.

• Rozszerzanie liczby styków w sterowaniu stycznikami głównymi i przekaźnikami.
• Sygnalizacja stanu pracy urządzeń – załączanie lampek kontrolnych w szafach sterowniczych.
• Współpraca z programowalnymi sterownikami logicznymi (PLC) w obwodach niskiego napięcia DC.
• Budowa układów blokad i zabezpieczeń logicznych w instalacjach automatyki.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 zgodnie z normą DIN EN 50011. Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Nie przekraczać podanych wartości znamionowych.

FAQ

• Czy stycznik posiada podświetlenie? Nie, model 3TH4382-0BB4 nie jest wyposażony w podświetlenie. Do sygnalizacji stanu zaleca się zastosowanie zewnętrznych lamp sygnalizacyjnych.
• Jaki jest stopień ochrony tego stycznika? W dostępnych danych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy ma stopień ochrony IP20. Należy sprawdzić dokumentację producenta dla tego modelu.
• Czy styki są normalnie otwarte czy zamknięte? Stycznik posiada 8 styków normalnie otwartych (NO) i 2 normalnie zamknięte (NC). Tryb pracy styków określa ich stan przy braku napięcia na cewce – NO są rozwarte, NC są zwarte.
