Stycznik pomocniczy 73E DIN EN 50011, styki 7NO+3NC, 24VDC, przyłącze śrubowe | 3TH4373-0BB4 Siemens

Alternatywny kod produktu: 3TH43730BB4

Opis i Kluczowe Cechy

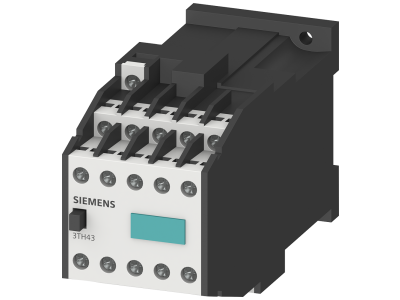

Stycznik pomocniczy 73E o symbolu 3TH4373-0BB4 to aparat łączeniowy przeznaczony do obwodów sterowania i pomocniczych. Wyposażony w zestaw styków 7NO+3NC oraz cewkę 24VDC, zapewnia elastyczność w realizacji układów logicznych. Przyłącze śrubowe gwarantuje pewny i trwały montaż przewodów.

• 7 styków NO + 3 styki NC: duża liczba styków umożliwia budowę rozbudowanych układów sterowania, sygnalizacji i blokad bez konieczności stosowania dodatkowych przekaźników.
• Napięcie cewki 24VDC: niskie napięcie sterowania zwiększa bezpieczeństwo operatora i ułatwia integrację z układami automatyki.
• Przyłącze śrubowe: zapewnia pewne połączenie przewodów o odpowiednim przekroju, odporne na wibracje i długotrwałą eksploatację.
• Zgodność z DIN EN 50011: gwarantuje kompatybilność wymiarową i mechaniczną z innymi aparatami w standardowych systemach szyn.

Zgodność z Normami

Stycznik pomocniczy 3TH4373-0BB4 został zaprojektowany zgodnie z normą DIN EN 50011, która określa wymiary, rozmieszczenie styków oraz parametry mechaniczne aparatów łączeniowych do obwodów sterowania. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Styczniki pomocnicze tej serii znajdują zastosowanie w obwodach sterowania maszyn, rozdzielnicach przemysłowych oraz systemach automatyki budynkowej. Sprawdzają się wszędzie tam, gdzie potrzebna jest rozbudowana logika stykowa przy niskim napięciu sterowania.

• Realizacja układów blokad i zabezpieczeń w szafach sterowniczych.
• Sterowanie stycznikami głównymi w układach napędowych i oświetleniowych.
• Sygnalizacja stanów pracy (np. załącz/wyłącz) w systemach monitoringu.
• Rozbudowa zestyków w istniejących układach – idealny jako rozszerzenie dla styczników mocy.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy zamocować na szynie TH35 (DIN) zgodnie z jego konstrukcją. Przewody przyłączeniowe należy dobrać do spodziewanego prądu obciążenia styków. Moment dokręcania śrub oraz dopuszczalne przekroje przewodów – według dokumentacji technicznej producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki (biegunowość dla 24VDC) oraz ciągłość obwodów styków.

FAQ

• Jakie jest napięcie sterowania (cewki) stycznika? Napięcie cewki wynosi 24 V DC – niskie napięcie bezpieczne, powszechnie stosowane w automatyce przemysłowej.
• Ile styków posiada ten stycznik pomocniczy? Posiada 7 styków normalnie otwartych (NO) i 3 styki normalnie zamknięte (NC). Daje to łącznie 10 styków, co pozwala na realizację złożonych układów bez dodatkowych przekaźników.
• Czy stycznik można montować na standardowej szynie DIN? Tak, konstrukcja mechaniczna jest zgodna z normą DIN EN 50011, co oznacza montaż na szynie TH35 (35 mm).
