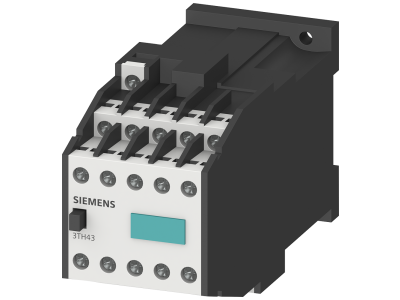

Stycznik pomocniczy 73E DIN EN 50011, styki 7NO+3NC, 24VDC, przyłącze śrubowe | 3TH4346-0BB4 Siemens

Alternatywny kod produktu: 3TH43460BB4

Opis i Kluczowe Cechy

Stycznik pomocniczy 3TH4346-0BB4 to aparat łączeniowy przeznaczony do obwodów sterowania i pomocniczych. Wyposażony w 10 styków (7NO+3NC) o napięciu cewki 24 V DC, z przyłączem śrubowym, zgodny z formatem 73E DIN EN 50011. Umożliwia realizację rozbudowanych układów logicznych przy zachowaniu kompaktowej zabudowy.

• 7 styków NO i 3 styki NC: duża liczba styków pozwala na realizację złożonych układów sterowania, sygnalizacji i blokad przy minimalnej liczbie aparatów, oszczędzając miejsce w rozdzielnicy.
• Napięcie cewki 24 V DC: bezpieczne napięcie sterowania zgodne z typowymi układami automatyki i PLC, redukujące ryzyko porażenia oraz ułatwiające integrację z systemami niskonapięciowymi.
• Przyłącze śrubowe: pewne i trwałe połączenie przewodów zapewniające niską rezystancję przejścia oraz łatwy montaż i serwis w szafach sterowniczych.
• Format 73E zgodny z DIN EN 50011: gwarantuje kompatybilność wymiarową z innymi aparatami pomocniczymi, co upraszcza projektowanie szaf i umożliwia szybką wymianę.
• Przeznaczony do montażu na szynie TH35: standardowy system mocowania stosowany w rozdzielnicach przemysłowych i budynkowych, przyspieszający instalację.

Zgodność z Normami

Stycznik pomocniczy 3TH4346-0BB4 jest zgodny z normą DIN EN 50011 dotyczącą wymiarów styczników pomocniczych. Posiada certyfikację CE potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik pomocniczy znajduje zastosowanie w obwodach sterowania maszyn, urządzeń przemysłowych oraz w automatyce budynkowej. Dzięki dużej liczbie styków umożliwia realizację rozbudowanych układów logicznych bez konieczności stosowania dodatkowych przekaźników.

• Sterowanie stycznikami głównymi i przekaźnikami – podawanie impulsów załączających i wyłączających
• Sygnalizacja stanów pracy w szafach sterowniczych (np. wskazanie załączenia napędu, alarmów)
• Realizacja blokad elektrycznych w układach napędowych – zabezpieczenie przed jednoczesnym załączeniem sprzecznych ruchów
• Automatyka budynkowa – sterowanie oświetleniem, roletami, bramami oraz obwodami HVAC w systemach PLC

Wskazówki Montażowe

Montaż stycznika pomocniczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie mocuje się na szynie TH35 (DIN) z zatrzaskiem. Przyłącze śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekroje przewodów dobrać do prądu obwodu oraz napięcia sterowania. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia styków NO i NC.

FAQ

• Czy stycznik jest wyposażony w podświetlenie? Nie, model 3TH4346-0BB4 nie posiada wbudowanego podświetlenia. W przypadku potrzeby sygnalizacji wzrokowej należy zastosować zewnętrzne moduły LED lub lampki.
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje konkretnego stopnia IP. W typowych warunkach montażu w rozdzielnicy lub szafie sterowniczej przyjmuje się ochronę IP20, która jest standardem dla aparatury modułowej.
• Jaki jest tryb pracy styków NO i NC? Styki normalnie otwarte (NO) zwierają się po podaniu napięcia na cewkę, a styki normalnie zamknięte (NC) rozwierają się. Praca w standardowym trybie zwiernym/rozwiernym przy napięciu cewki 24 V DC.
