Stycznik pomocniczy, 44E, DIN EN 50011, 4 NO + 4 NC, przyłącze śrubowe AC AC 110V 50Hz/AC | 3TH4244-0AF0 Siemens

Alternatywny kod produktu: 3TH42440AF0

Opis i Kluczowe Cechy

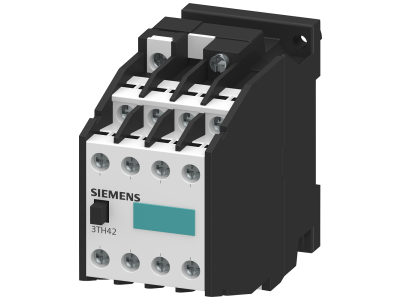

Stycznik pomocniczy 3TH4244-0AF0 (typ 44E) z zestykami 4 NO + 4 NC, przystosowany do napięcia sterowania AC 110V 50Hz / 132V 60Hz. Wyposażony w przyłącza śrubowe, zapewnia niezawodne przełączanie sygnałów sterujących w obwodach pomocniczych. Styki z prowadzeniem wymuszonym zwiększają bezpieczeństwo w aplikacjach wymagających redundancji.

• 4 NO + 4 NC: Cztery zestyki normalnie otwarte i cztery normalnie zamknięte umożliwiają jednoczesne przełączanie do 8 obwodów pomocniczych, co daje elastyczność w rozbudowanych układach sterowania.
• Przyłącze śrubowe: Trwałe i pewne połączenie przewodów, odporne na wibracje i zmienne warunki pracy.
• Prowadzenie wymuszone styków: Gwarantuje fizyczne rozłączenie styku NC przy zwarciu styku NO, co jest kluczowe w obwodach bezpieczeństwa.
• Napięcie cewki AC 110V 50Hz / 132V 60Hz: Przystosowanie do różnych standardów sieci zasilającej – zastosowanie lokalne i międzynarodowe.
• Zgodność z normami: Spełnia wymagania DIN EN 50011 oraz posiada dopuszczenia IEC i UL/CSA, co potwierdza zgodność z międzynarodowymi standardami.

Zgodność z Normami

Stycznik pomocniczy 3TH4244-0AF0 spełnia wymagania normy DIN EN 50011 dotyczącej wymiarów i oznaczeń przyłączy. Posiada dopuszczenia IEC oraz UL/CSA, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Stycznik pomocniczy przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych, szczególnie w aplikacjach wymagających wysokiego poziomu bezpieczeństwa.

• Sterowanie stycznikami głównymi i przekaźnikami w rozdzielnicach sterowniczych.
• Realizacja obwodów bezpieczeństwa z wymuszonym prowadzeniem styków (np. w maszynach przemysłowych).
• Rozbudowa układów automatyki budynkowej i przemysłowej o dodatkowe obwody pomocnicze.
• Sygnalizacja stanów pracy oraz tworzenie układów załączających/wyłączających.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Stycznik mocuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Dokręcaj śruby przyłączeniowe z momentem zgodnym z dokumentacją producenta. Dobierz przekrój przewodów do prądu obciążenia i napięcia sterowania. Zastosuj odpowiednie zabezpieczenia w obwodzie cewki.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? W dostępnych danych nie ma informacji o podświetleniu. Stycznik nie zawiera wbudowanego wskaźnika LED – stan załączenia należy monitorować przez kontrolę styków lub dodatkowe wskaźniki.
• Jaki jest stopień ochrony tego stycznika? W danych nie podano stopnia ochrony IP. Typowo dla aparatury montowanej w rozdzielnicach jest to IP20, jednak dla konkretnych warunków należy sprawdzić dokumentację techniczną producenta.
• Czy styki działają w trybie zwiernym (NO) czy rozwiernym (NC)? Stycznik posiada 4 zestyki normalnie otwarte (NO) i 4 normalnie zamknięte (NC). W stanie spoczynku (cewka niezasilona) styki NO są rozwarte, a styki NC są zwarte. Po załączeniu cewki następuje przełączenie.
