Stycznik pomocniczy 3Z 2R cewka 24VDC DILA-31-EA(24VDC) | 189958 Eaton

Alternatywny kod produktu: DILA-31-EA(24VDC)

Opis i Kluczowe Cechy

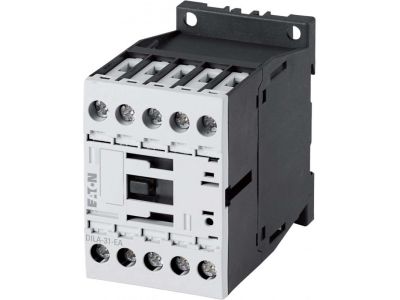

Stycznik pomocniczy DILA-31-EA(24VDC) (symbol 189958) firmy Eaton to urządzenie podstawowe z wymuszonym działaniem styków, przeznaczone do zastosowań w układach sterowania i sygnalizacji. Wyposażony w 3 styki normalnie otwarte (NO) i 1 styk normalnie zamknięty (NC), zapewnia elastyczną konfigurację przy prądzie znamionowym 4A w kategorii AC-15. Cewka przystosowana do napięcia 24 V DC umożliwia bezpieczną pracę w instalacjach niskiego napięcia, a wbudowany układ przeciwprzepięciowy chroni przed przepięciami łączeniowymi.

• Wymuszone działanie styków: Mechaniczna sprzężność zapobiega równoczesnemu zwarciu styków NO i NC – gwarantuje bezpieczeństwo w obwodach sterowania.
• 3 styki NO + 1 NC (konfiguracja 31E): Umożliwia realizację złożonych układów przełączających, sygnalizacji oraz rozbudowę poprzez moduły rozszerzeń DILA-XHI(V).
• Wbudowany układ przeciwprzepięciowy: Tłumi przepięcia generowane przy wyłączaniu cewki, wydłużając żywotność styków i zabezpieczając elementy sterujące.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów – uproszczony montaż w rozdzielnicach i szafach sterowniczych.
• Stopień ochrony IP20: Gwarantuje bezpieczną eksploatację wewnątrz obudów rozdzielnic zgodnie z typowymi wymaganiami dla aparatury modułowej.

Zgodność z Normami

Stycznik pomocniczy DILA-31-EA(24VDC) spełnia wymagania norm IEC/EN 60947 oraz EN 60947-5-1, a także posiada certyfikaty VDE 0660, UL oraz CSA. Numeracja styków odpowiada EN 50011, a oznaczenia zacisków cewki – EN 50005. Posiada wymagane oznaczenie CE.

Zastosowanie

Dzięki uniwersalnej konfiguracji styków i niskiemu napięciu sterowania stycznik pomocniczy znajduje zastosowanie w układach automatyki przemysłowej i budynkowej.

• Sterowanie cewkami styczników głównych w rozdzielnicach i szafach sterowniczych.
• Przekazywanie sygnałów impulsowych do przekaźników, styczników pomocniczych oraz wejść sterowników PLC.
• Sygnalizacja stanu pracy urządzeń (np. załączenie napędu, sygnalizacja awarii) dzięki stykom NO i NC.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją, wentylacją w systemach BMS.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobieraj do obciążenia prądowego (zalecany max. 2,5 mm² przy prądzie 4A). Zachowaj wymagane odstępy izolacyjne i ochronę przed zwarciami.

FAQ

• Czy stycznik posiada podświetlenie? Produkt nie jest wyposażony w podświetlenie – wbudowany układ przeciwprzepięciowy pełni funkcję ochronną, a stan pracy można sygnalizować za pomocą zewnętrznych modułów (np. lampki sygnalizacyjne podłączone do styków pomocniczych).
• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed dostępem do części niebezpiecznych palcami oraz przed wnikaniem ciał stałych o średnicy ≥12,5 mm. Przeznaczone do zabudowy w rozdzielnicy lub szafie.
• W jakim trybie pracy pracują styki? Styki przystosowane są do pracy w kategorii AC-15 (sterowanie obwodami elektromagnesów) przy prądzie 4 A dla napięć 220–415 V AC. Dla obwodów DC parametry mogą się różnić – szczegółowe dane należy sprawdzić w dokumentacji technicznej producenta.
