Stycznik pomocniczy 2Z2R zacisk sprężynowy, DILAC-22-EA(24VDC) DILA | 189966 Eaton

Alternatywny kod produktu: DILAC-22-EA(24VDC)

Opis i Kluczowe Cechy

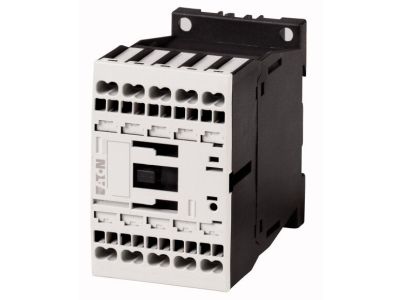

Stycznik pomocniczy DILAC-22-EA (symbol 189966) z serii DILA to urządzenie o 2 stykach normalnie otwartych (NO) i 2 normalnie zamkniętych (NC) z zaciskami sprężynowymi, przystosowane do napięcia cewki 24 V DC. Prąd znamionowy w kategorii AC-15 wynosi 4 A, co gwarantuje niezawodne sterowanie obwodami sterowniczymi. Wbudowany obwód tłumiący oraz oznaczenia zgodne z EN 50011 i EN 50005 ułatwiają identyfikację i instalację.

• Układ styków 2Z+2R (2NO+2NC): Umożliwia realizację zaawansowanych schematów sterowania, w tym sygnalizacji i blokad, bez konieczności stosowania dodatkowych modułów.
• Napięcie cewki 24 V DC: Kompatybilne z typowymi układami automatyki i sterowania PLC, zapewnia niskie napięcie bezpieczeństwa.
• Zaciski sprężynowe (spring-loaded): Skracają czas montażu i zwiększają niezawodność połączeń – eliminują luzowanie się przewodów pod wpływem drgań.
• Prąd znamionowy AC-15 4 A (przy 220-240 V oraz 380-415 V): Wystarczający do niezawodnego sterowania zestykami styczników głównych oraz przekaźników w typowych aplikacjach przemysłowych.
• Stopień ochrony IP20: Bezpieczna praca wewnątrz rozdzielnicy – osłona przed przypadkowym dotknięciem części przewodzących.

Zgodność z Normami

Stycznik pomocniczy DILAC-22-EA spełnia wymagania norm IEC/EN 60947, EN 60947-5-1, VDE 0660 oraz posiada certyfikaty UL i CSA. Oznaczenia styków i cewki wykonano zgodnie z EN 50011 i EN 50005. Wbudowany obwód tłumiący zapewnia kompatybilność elektromagnetyczną.

Zastosowanie

Stycznik pomocniczy znajduje zastosowanie w układach sterowania maszyn, rozdzielnicach energoelektrycznych oraz w automatyce budynkowej jako element rozszerzający liczbę zestyków styczników głównych.

• Rozszerzanie zestyków w stycznikach głównej serii DIL (DILA) – możliwość łączenia z modułem DILA-XHIC(V)...
• Realizacja układów blokad, sygnalizacji pracy (np. lampki kontrolne) i załączania pomocniczych obwodów sterowniczych.
• Sterowanie przekaźnikami czasowymi, czujnikami i siłownikami w szafach sterowniczych w przemyśle.
• Wykorzystanie w systemach automatyki budynkowej (BMS) do sterowania oświetleniem, wentylacją itp.

Wskazówki Montażowe

Montaż stycznika pomocniczego DILAC-22-EA powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego, a zaciski sprężynowe dokręcać zgodnie z dokumentacją producenta – zapewnia to pewne i trwałe połączenie.

FAQ

• Jaki jest stopień ochrony? Stopień ochrony wynosi IP20, co oznacza ochronę przed przypadkowym dotknięciem części przewodzących – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy.
• Jakie napięcie cewki ma stycznik? Cewka przystosowana jest do napięcia stałego 24 V DC – idealna do stosowania w systemach sterowania zasilanych z zasilaczy 24V.
• Czy stycznik ma styki zwierne i rozwierne? Tak, wyposażono go w 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC) – łącznie 4 styki, co umożliwia realizację zaawansowanych układów sterowania.
