Stycznik pomocniczy 2Z2R, sterowanie 24VDC, DILA-22-EA(24VDC) | 189960 Eaton

Opis i Kluczowe Cechy

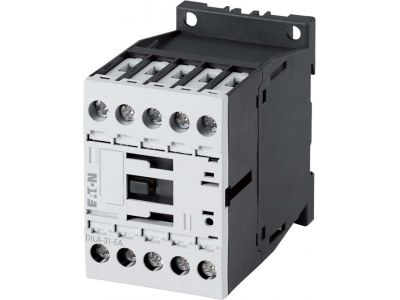

Stycznik pomocniczy EATON z serii DILA, o numerze katalogowym 189960, to wysokiej klasy przekaźnik sterowniczy zaprojektowany do pracy w zaawansowanych układach automatyki przemysłowej. Urządzenie charakteryzuje się konfiguracją styków 2Z2R (2 styki zwierne oraz 2 styki rozwierne), co pozwala na elastyczne zarządzanie sygnałami logicznymi i blokadami w szafach sterowniczych. Wyposażony w cewkę zasilaną napięciem bezpiecznym 24 V DC, stycznik ten jest idealnym rozwiązaniem dla systemów wymagających stabilnego sterowania prądem stałym.

• Znamionowy prąd pracy (Ie): Dla kategorii AC-15 przy napięciach 230V i 400V wynosi on 4 A, co gwarantuje niezawodne przełączanie obciążeń indukcyjnych.
• Technika łączeniowa: Solidne zaciski śrubowe zapewniają trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wbudowany układ tłumiący: Urządzenie posiada fabrycznie zintegrowany ochronny układ przeciwprzepięciowy (suppressor circuit), który chroni elektronikę sterującą przed przepięciami indukowanymi w cewce.
• Styki z wymuszonym prowadzeniem: Zastosowanie mechanizmu "positive operation contacts" zwiększa bezpieczeństwo, uniemożliwiając jednoczesne zamknięcie styków zwiernych i rozwiernych w przypadku awarii.
• Możliwość rozbudowy: Modułowa konstrukcja pozwala na dołączenie dodatkowych bloków styków pomocniczych z serii DILA-XHI(V).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do użytku w wymagających środowiskach przemysłowych na całym świecie. Stycznik spełnia wymagania normy IEC/EN 60947 oraz EN 60947-5-1, dotyczących aparatury niskonapięciowej i elementów sterowniczych. Oznaczenia zacisków cewki są zgodne z EN 50005, a numeracja styków odpowiada wytycznym EN 50011. Urządzenie posiada certyfikaty UL, CSA oraz VDE 0660, co umożliwia jego eksport i montaż w maszynach przeznaczonych na rynki globalne.

Zastosowanie

Stycznik pomocniczy DILA-22-EA znajduje szerokie zastosowanie w systemach sterowania procesami technologicznymi. Jest wykorzystywany przede wszystkim do:

• Powielania sygnałów sterujących w układach logicznych.
• Realizacji blokad elektrycznych w układach nawrotnych i rozruchowych gwiazda-trójkąt.
• Separacji galwanicznej między obwodami sterowania a obwodami wykonawczymi.
• Współpracy ze sterownikami PLC, gdzie wymagane jest niskie zużycie energii przez cewkę 24V DC.
• Monitorowania stanu pracy urządzeń wykonawczych w systemach sygnalizacji.

Wskazówki Montażowe

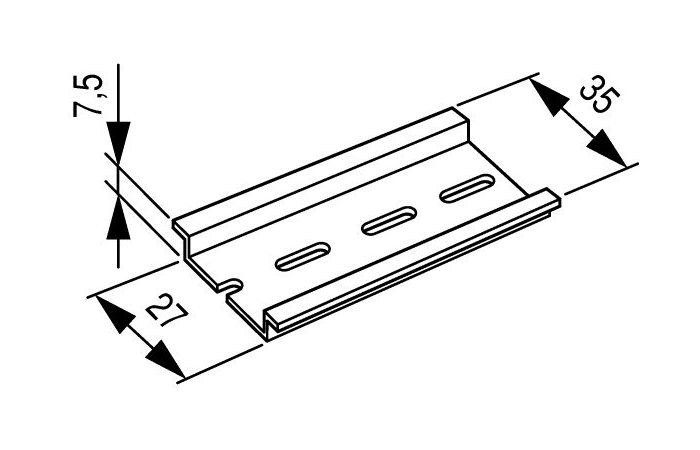

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki stopniu ochrony IP20, stycznik jest zabezpieczony przed dotykiem palcem, jednak powinien być montowany w obudowach lub szafach rozdzielczych chroniących przed pyłem i wilgocią. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Dzięki wbudowanemu układowi tłumiącemu, nie ma konieczności instalowania zewnętrznych diod gaszących przy cewce, co znacząco upraszcza okablowanie i oszczędza miejsce w rozdzielnicy.

FAQ

• Czy ten stycznik może pracować z napięciem zmiennym 24V AC? Nie, model DILA-22-EA(24VDC) jest przeznaczony wyłącznie do pracy z napięciem stałym (DC).
• Jaka jest konfiguracja styków tego modelu? Urządzenie posiada 2 styki zwierne (N/O) oraz 2 styki rozwierne (N/C), co w kodowaniu EATON oznaczone jest jako 22E.
• Czy do stycznika można dołożyć więcej styków? Tak, urządzenie jest kompatybilne z modułami styków pomocniczych serii DILA-XHI, co pozwala na rozbudowę o kolejne tory prądowe.
• Czy urządzenie posiada ochronę przeciwprzepięciową cewki? Tak, stycznik posiada wbudowany fabrycznie układ tłumiący, co eliminuje potrzebę stosowania zewnętrznych akcesoriów ochronnych.
