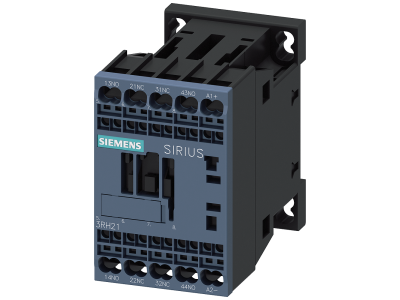

Stycznik pomocniczy, 2NO+2NC, DC 60V, S00, przyłącze sprężynowe | 3RH2122-2BE40 Siemens

Alternatywny kod produktu: 3RH21222BE40

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2122-2BE40 przeznaczony jest do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC), oferuje elastyczność okablowania w układach automatyki. Cewka zaprojektowana na napięcie DC 60V oraz przyłącze sprężynowe (push-in) zapewniają szybki i bezobsługowy montaż. Wielkość S00 gwarantuje kompaktowe wymiary, ułatwiając zabudowę w rozdzielnicach.

• 2 styki NO + 2 styki NC: umożliwiają jednoczesne przełączanie dwóch obwodów zwiernych i dwóch rozłącznych – elastyczne dopasowanie do różnych schematów sterowania.
• Napięcie cewki DC 60 V: idealne do układów sterowania zasilanych napięciem stałym, np. w automatyce przemysłowej.
• Przyłącze sprężynowe (push-in): skraca czas montażu i eliminuje konieczność dokręcania – pewne i odporne na wibracje połączenie przewodów.
• Wielkość S00 (kompaktowa): oszczędza miejsce na szynie TH35 – więcej aparatów w tej samej rozdzielnicy.
• Prowadzenie wymuszone styków: zwiększa bezpieczeństwo w aplikacjach wymagających niezawodnego rozłączania (np. w układach bezpieczeństwa).

Zgodność z Normami

Stycznik pomocniczy 3RH2122-2BE40 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego przydatność do zastosowań na całym świecie. Posiada certyfikat CE.

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 jest uniwersalnym elementem do rozbudowy układów sterowania w instalacjach przemysłowych i budynkowych.

• Rozszerzanie liczby styków w układach styczników głównych (np. seria 3RT2) – kopiowanie sygnałów sterujących do wielu odbiorników.
• Przełączanie impulsów sterujących do przekaźników, styczników lub wejść PLC w maszynach i liniach produkcyjnych.
• Aplikacje bezpieczeństwa wymagające prowadzenia wymuszonego styków – np. w obwodach stopu awaryjnego.
• Automatyka budynkowa – sterowanie oświetleniem, roletami, klimatyzacją w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika pomocniczego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie mocuje się na szynie TH35 (DIN) – zatrzask sprężynujący zapewnia stabilne osadzenie. Do podłączenia przewodów stosuj przyłącza sprężynowe; przekrój przewodów dobierz zgodnie z obciążalnością prądową styków (nie podano w dokumentacji – kieruj się danymi odbiornika). Moment dokręcania nie ma zastosowania przy łączówkach sprężynowych – po wciśnięciu i zwolnieniu dźwigni uzyskujesz gotowe połączenie.

FAQ

• Czy stycznik pomocniczy 3RH2122-2BE40 ma podświetlenie (LED)? Nie, w tym modelu nie przewidziano wbudowanego podświetlenia. Do wizualnej sygnalizacji stanu można zastosować zewnętrzne lampki podłączone przez styki pomocnicze.
• Jaki jest stopień ochrony (IP) tego stycznika? W dokumentacji produktu nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 (ochrona przed dotknięciem palcem). W przypadku montażu w środowisku o podwyższonej wilgotności lub zapyleniu należy zabudować ją w obudowie o wyższym IP.

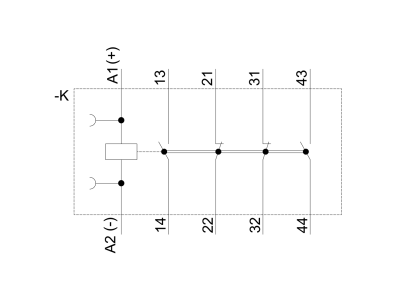

• Jak działają styki NO i NC w tym styczniku? Styki normalnie otwarte (NO) – zwierają obwód po załączeniu cewki; normalnie zamknięte (NC) – rozwierają obwód po załączeniu cewki. W stanie spoczynku (bez napięcia) styki NO są rozwarte, NC zwarte. Pozwala to realizować zarówno funkcje załączające, jak i wyłączające w zależności od potrzeb.
