Stycznik pomocniczy, 2NO+2NC, DC 220V, S00, przyłącze sprężynowe | 3RH2122-2BM40 Siemens

Alternatywny kod produktu: 3RH21222BM40

Opis i Kluczowe Cechy

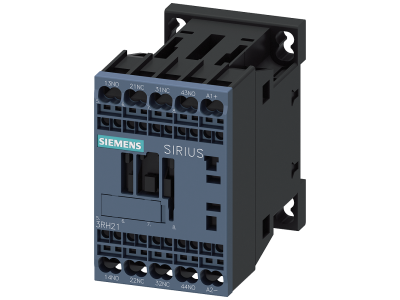

Stycznik pomocniczy SIRIUS 3RH2122-2BM40 (wielkość S00) przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w konfigurację styków 2NO+2NC oraz cewkę prądu stałego 220 V DC. Przyłącze sprężynowe zapewnia szybki i niezawodny montaż bez użycia narzędzi, co skraca czas instalacji i zwiększa odporność na wibracje. Dzięki możliwości rozbudowy do 8 biegunów za pomocą zatrzaskiwanych bloków łączników pomocniczych, stycznik jest elastyczny w budowie układów sterowniczych.

• 2 styki NO + 2 styki NC: Umożliwiają równoczesne przełączanie dwóch obwodów zwiernych i dwóch rozwiernych, co pozwala na elastyczne projektowanie logiki sterowania bez konieczności stosowania dodatkowych elementów.
• Napięcie cewki DC 220 V: Dostosowany do obwodów sterowania prądem stałego, powszechnie stosowanych w przemyśle i automatyce, zapewniając kompatybilność z istniejącymi instalacjami.
• Przyłącze sprężynowe: Umożliwia szybkie podłączenie przewodów bez użycia śrubokręta – wystarczy wcisnąć odizolowany przewód, co przyspiesza montaż i ułatwia konserwację.
• Prowadzenie wymuszone styków: Gwarantuje, że styki NO i NC nie mogą być jednocześnie zwarte, co jest kluczowe w aplikacjach bezpieczeństwa (zgodnie z wymogami norm dla układów bezpieczeństwa).
• Odporność na wpływy klimatyczne: Dzięki zabezpieczeniu przed wilgocią i zmianami temperatury stycznik zachowuje wysoką niezawodność styku nawet w trudnych warunkach pracy.

Zgodność z Normami

Stycznik pomocniczy 3RH2122-2BM40 spełnia wymagania norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie do użytku na rynkach międzynarodowych. Posiada certyfikację CE, oznaczającą zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Znormalizowane oznaczenia przyłączy ułatwiają identyfikację i redukują ryzyko pomyłek podczas instalacji.

Zastosowanie

Stycznik pomocniczy znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie sygnałów sterujących w obwodach pomocniczych. Sprawdzi się w przemysłowych szafach sterowniczych, rozdzielnicach oraz systemach automatyki budynkowej.

• Sterowanie stycznikami głównymi i przekaźnikami – dostarczanie impulsów załączających/wyłączających w układach silnikowych i grzewczych.
• Przekazywanie sygnałów do sterowników PLC – rozdzielanie obwodów wejść/wyjść i zwiększanie liczby dostępnych punktów sterowania.
• Sygnalizacja stanu pracy urządzeń – przełączanie lampek kontrolnych, diod LED lub syren w zależności od statusu procesu.
• Realizacja funkcji bezpieczeństwa – wykorzystanie prowadzenia wymuszonego w obwodach zatrzymania awaryjnego, blokadach i układach redundancji.

Wskazówki Montażowe

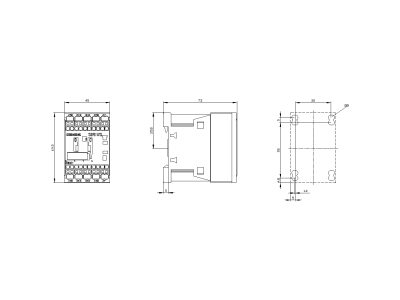

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Stycznik montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy lub szafie sterowniczej. Przyłącze sprężynowe obsługuje przewody o przekroju dobranym do prądu roboczego – sposób podłączenia opisano w dokumentacji producenta. Po wciśnięciu przewodu zaleca się sprawdzenie siły odciągu. Moment dokręcania nie ma zastosowania w przypadku połączeń sprężynowych, ale należy upewnić się, że przewody są prawidłowo zamocowane.

FAQ

• Czy stycznik posiada podświetlenie cewki? W danych produktu nie uwzględniono podświetlenia – stycznik 3RH2122-2BM40 jest przeznaczony do pracy w standardowych obwodach sterowniczych, bez wbudowanego wskaźnika LED. W razie potrzeby sygnalizacji można zastosować zewnętrzne moduły wskaźnikowe.
• Jaki stopień ochrony ma stycznik? Aparatura modułowa montowana w rozdzielnicach, w tym styczniki pomocnicze SIRIUS, zazwyczaj posiada stopień ochrony IP20 od strony obudowy. Szczegółowe dane należy sprawdzić w karcie katalogowej producenta.

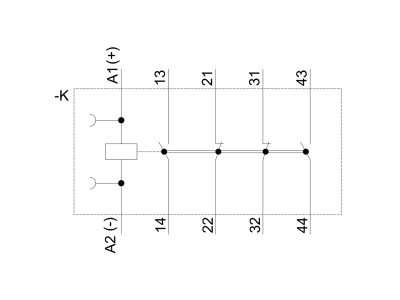

• Czy styki pracują w trybie 2NO+2NC jednocześnie? Tak, konfiguracja 2NO+2NC oznacza, że stycznik zawiera dwa niezależne styki normalnie otwarte (załączają się przy wzbudzeniu cewki) i dwa normalnie zamknięte (rozwierają się przy wzbudzeniu). Dzięki prowadzeniu wymuszonemu zapewniona jest separacja mechaniczna między stykami – nie mogą one znajdować się w tej samej pozycji (wszystkie NO lub wszystkie NC) w żadnym stanie pracy.
