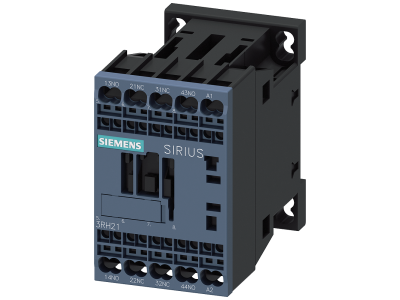

Stycznik pomocniczy, 2NO+2NC, AC 480V/60Hz, S00, przyłącze sprężynowe | 3RH2122-2AV60 Siemens

Alternatywny kod produktu: 3RH21222AV60

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2122-2AV60 to 4-biegunowy stycznik pomocniczy (2NO+2NC) przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych. Przystosowany do napięcia AC 480V/60Hz, wyposażony w przyłącze sprężynowe, co zapewnia szybki i niezawodny montaż bez użycia narzędzi. Wielkość S00 oraz kompatybilność z systemem modułowym SIRIUS umożliwia łatwą integrację z rozdzielnicami i szafami sterowniczymi.

• Konfiguracja 2NO+2NC: Uniwersalne zestawienie styków umożliwia jednoczesne przełączanie dwóch obwodów normalnie otwartych i dwóch normalnie zamkniętych, co pozwala na elastyczne sterowanie sygnałami pomocniczymi bez konieczności stosowania dodatkowych elementów.
• Przyłącze sprężynowe: Szybki montaż bez użycia narzędzi – styki zaciskają się samoczynnie, zapewniając pewny i wibracjoodporny kontakt, co skraca czas instalacji i zwiększa niezawodność połączenia.
• Prowadzenie wymuszone styków: Wszystkie styki pracują z prowadzeniem wymuszonym (zgodnym z wymogami aplikacji bezpieczeństwa), co gwarantuje przerwanie obwodu nawet w przypadku zgrzania styków – kluczowe dla układów sterowania maszyn i urządzeń.
• Możliwość rozbudowy do 8 biegunów: Podstawowa wersja 4-biegunowa może być rozszerzona o zatrzaskiwane bloki łączników pomocniczych, co umożliwia dostosowanie liczby styków do potrzeb konkretnej aplikacji bez wymiany całego urządzenia.
• Odporność klimatyczna i wysoka niezawodność styku: Konstrukcja odporna na wpływy środowiskowe oraz duża gwarantowana siła kontaktu zapewniają długotrwałą i bezawaryjną pracę nawet w zmiennych warunkach temperatury i wilgotności.

Zgodność z Normami

Stycznik pomocniczy Siemens 3RH2122-2AV60 został zaprojektowany zgodnie z wymaganiami międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie. Posiada certyfikat CE. Wszystkie styki z prowadzeniem wymuszonym spełniają rygorystyczne kryteria dla aplikacji bezpieczeństwa (np. zgodność z wymaganiami dyrektywy maszynowej).

Zastosowanie

Stycznik pomocniczy SIRIUS 3RH2 dedykowany jest do przełączania sygnałów sterujących w obwodach pomocniczych oraz rozbudowy układów automatyki. Sprawdza się w różnorodnych scenariuszach:

• Przełączanie sygnałów do styczników głównych, przekaźników oraz wejść sterowników PLC w szafach sterowniczych.
• Realizacja układów sygnalizacji stanu urządzeń (np. załącz/wyłącz) w rozdzielnicach i panelach operatorskich.
• Aplikacje bezpieczeństwa wymagające prowadzenia wymuszonego styków – np. w obwodach stopu awaryjnego, blokadach drzwi czy systemach ochrony maszyn.
• Rozbudowa istniejących układów o dodatkowe punkty sterowania – możliwość dodawania modułów pomocniczych aż do 8 biegunów.

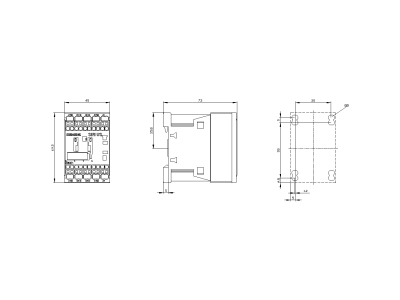

Wskazówki Montażowe

Montaż stycznika pomocniczego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (TS35) w rozdzielnicach lub szafach sterowniczych. Stosuj przyłącze sprężynowe – nie wymaga ono dokręcania śrub, jednak należy wcisnąć przewód aż do oporu i sprawdzić poprawność zacisnięcia. Przekrój przewodów dobierz do spodziewanego obciążenia (maksymalnie 1,5 mm² dla pojedynczego styku – zgodnie z danymi producenta). Nie przekraczaj dopuszczalnego momentu dokręcania dla ewentualnych połączeń śrubowych (jeśli występują) – wartości znajdziesz w dokumentacji technicznej produktu.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany wskaźnik stanu? Nie, model 3RH2122-2AV60 nie jest wyposażony w podświetlenie. Sygnalizację stanu (załączenie/wyłączenie) można zrealizować za pomocą zewnętrznych lamp kontrolnych lub modułów LED – dostępnych w ofercie akcesoriów do systemu SIRIUS.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się IP20 – oznacza to ochronę przed dotknięciem palcem oraz przed ciałami stałymi o średnicy powyżej 12 mm. W przypadku instalacji w środowisku zapylonym lub wilgotnym należy stosować dodatkowe obudowy.

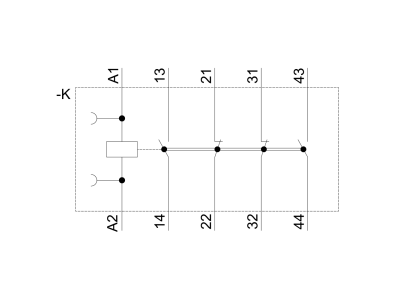

• W jaki sposób działają styki – tryb normalnie otwarty (NO) i normalnie zamknięty (NC)? Styki pracują zgodnie z konfiguracją 2NO+2NC. W stanie spoczynku (cewka niezasilona) styki NO są rozwarte, a styki NC zwarte. Po podaniu napięcia na cewkę stycznika pomocniczego styki przełączają się: NO zwierają, NC rozwierają. Wszystkie styki mają prowadzenie wymuszone, co oznacza, że mechanicznie są sprzężone – w przypadku awarii (np. zgrzania styków NO) styki NC nie mogą pozostać zwarte, zapewniając bezpieczne przerwanie obwodu w aplikacjach bezpieczeństwa.
