Stycznik pomocniczy, 2NO+2NC, AC 220V, 50/60Hz, S00, przyłącze śrubowe | 3RH2122-1AN20 Siemens

Alternatywny kod produktu: 3RH21221AN20

Opis i Kluczowe Cechy

Stycznik pomocniczy Siemens SIRIUS 3RH2122-1AN20 to kompaktowe urządzenie przeznaczone do przełączania sygnałów sterujących w obwodzie sterowniczym. Wyposażony w zestyk 2NO+2NC i cewkę AC 220V 50/60Hz, oferuje niezawodność i elastyczność w rozbudowie układów automatyki. Wykonanie w rozmiarze S00 oraz przyłącze śrubowe zapewniają łatwy montaż i pewne połączenia.

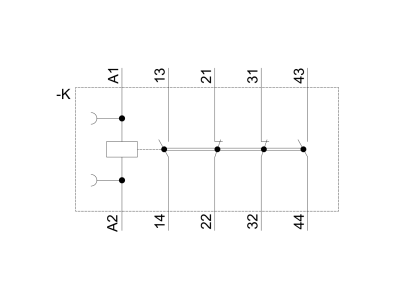

• Styki 2NO+2NC: umożliwiają jednoczesne przełączanie dwóch obwodów normalnie otwartych i dwóch normalnie zamkniętych, co daje elastyczność w projektowaniu układów sterowania.
• Cewka AC 220V 50/60Hz: dopasowana do typowych sieci przemysłowych, zapewnia pewne załączanie bez dodatkowych przetwornic.
• Rozmiar S00 i przyłącze śrubowe: kompaktowa obudowa oszczędza miejsce w szafie sterowniczej, a śruby gwarantują trwałe i bezpieczne połączenie przewodów.
• Prowadzenie wymuszone styków: zwiększa bezpieczeństwo w aplikacjach związanych z ochroną maszyn i ludzi – styki nie mogą jednocześnie pozostać w stanie załączenia przy awarii.
• Możliwość rozszerzenia do 8 biegunów: dzięki zatrzaskiwaniu bloków łączników pomocniczych można zwiększyć liczbę styków bez konieczności stosowania dodatkowych styczników.

Zgodność z Normami

Stycznik pomocniczy 3RH2122-1AN20 został zaprojektowany zgodnie z międzynarodowymi standardami, w tym wymaganiami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie. Posiada certyfikat CE i jest częścią modułowego systemu SIRIUS.

Zastosowanie

Stycznik pomocniczy przeznaczony jest do przełączania sygnałów sterujących w obwodach pomocniczych. Sprawdza się tam, gdzie potrzebne jest niezawodne powielanie sygnałów lub separacja galwaniczna.

• Sterowanie stycznikami głównymi i przekaźnikami w szafach sterowniczych.
• Przekazywanie sygnałów do układów PLC oraz systemów automatyki budynkowej.
• Tworzenie obwodów bezpieczeństwa z prowadzeniem wymuszonym – aplikacje zgodne z kategorią bezpieczeństwa.
• Sygnalizacja stanu pracy maszyn i urządzeń poprzez dodatkowe styki.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją techniczną. Momenty dokręcania śrub przyłączeniowych oraz zalecane narzędzia znajdują się w instrukcji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Czy stycznik ma podświetlenie? Standardowy stycznik pomocniczy 3RH2122-1AN20 nie jest wyposażony w podświetlenie. Do sygnalizacji stanu należy zastosować zewnętrzne lampki lub moduły LED dostępne w systemie SIRIUS.
• Jaki jest stopień ochrony obudowy? Producent nie podaje w danych katalogowych konkretnego stopnia IP. W typowych warunkach montażu w rozdzielnicy wewnątrz pomieszczeń stosuje się IP20, jednak ostateczny stopień ochrony zależy od zastosowanej obudowy nadrzędnej.
• Jaki tryb pracy styków? Styki normalnie otwarte (NO) zwierają się po załączeniu cewki, a normalnie zamknięte (NC) rozwierają. Są przeznaczone do pracy w obwodach sterowniczych prądu przemiennego i stałego (w zakresie parametrów podanych przez producenta).
