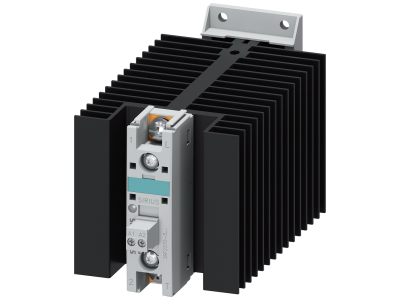

Stycznik półprzewodnikowy 3RF2, AC 51 70A 40stC, 230-460V / 24VDC, załączanie bezzwłoczne | 3RF2370-3BA04 Siemens

Alternatywny kod produktu: 3RF23703BA04

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy o symbolu 3RF2370-3BA04 (seria 3RF2) przeznaczony jest do bezzwłocznego załączania odbiorników. Jego prąd znamionowy 70 A (kategoria AC-51, temperatura otoczenia 40°C) pozwala na bezpieczne sterowanie obciążeniami rezystancyjnymi o znacznym poborze prądu. Zakres napięcia roboczego 230–460 V AC oraz napięcie sterowania 24 V DC zapewniają wszechstronność w instalacjach przemysłowych i budynkowych. Urządzenie montowane jest na szynie DIN (TH35) w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 70 A (AC-51, 40°C): umożliwia bezpieczne przełączanie odbiorników rezystancyjnych o dużym obciążeniu bez ryzyka przeciążenia styków.
• Zakres napięcia roboczego 230–460 V AC: daje elastyczność w systemach o różnym napięciu zasilania, upraszczając projektowanie instalacji.
• Napięcie sterowania 24 V DC: kompatybilne z typowymi układami PLC i automatyki, ułatwia integrację z istniejącymi systemami sterowania.
• Załączanie bezzwłoczne: gwarantuje natychmiastową reakcję na sygnał sterujący, co jest kluczowe w precyzyjnych aplikacjach czasowych i bezpieczeństwa.
• Technologia półprzewodnikowa: bezstykowe przełączanie eliminuje zużycie mechaniczne i hałas, zwiększając żywotność urządzenia.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Jest zgodne z europejskimi standardami dotyczącymi aparatury łączeniowej oraz wymogami bezpieczeństwa dla styczników półprzewodnikowych. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Stycznik przeznaczony do załączania i wyłączania odbiorników rezystancyjnych (kategoria AC-51) oraz obciążeń o charakterze czysto omowym w szafach sterowniczych i rozdzielnicach.

• Sterowanie nagrzewnicami, grzejnikami i piecami oporowymi w instalacjach przemysłowych i budynkowych.
• Impulsowe załączanie cewek styczników elektromagnetycznych i przekaźników w układach automatyki.
• Sygnalizacja i przełączanie odbiorników w systemach automatyki budynkowej (BMS).
• Sterowanie obciążeniami rezystancyjnymi w maszynach produkcyjnych i liniach technologicznych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stycznik przeznaczony jest do montażu na szynie DIN (TH35). Przekroje przewodów należy dobrać do prądu znamionowego 70 A oraz warunków obciążenia. Moment dokręcania zacisków oraz długość odizolowania przewodów – stosownie do specyfikacji producenta. Po montażu sprawdź poprawność połączeń i działanie układu.

FAQ

• Czy stycznik ma podświetlenie lub diodę sygnalizacyjną? W danych produktu nie uwzględniono elementów sygnalizacji LED. Stan załączenia można monitorować poprzez zachowanie odbiornika lub zewnętrzny układ wskazujący.
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podał konkretnego stopnia ochrony. W typowych warunkach szafy sterowniczej przyjmuje się IP20, ale zalecamy sprawdzenie dokumentacji technicznej dla instalacji w środowiskach o podwyższonej wilgotności lub zapyleniu.
• Co oznacza tryb pracy „załączanie bezzwłoczne”? Oznacza to, że stycznik przechodzi w stan przewodzenia natychmiast po podaniu napięcia sterującego 24 V DC, bez opóźnienia czasowego. Jest to idealne rozwiązanie do aplikacji wymagających szybkiej i precyzyjnej reakcji.
