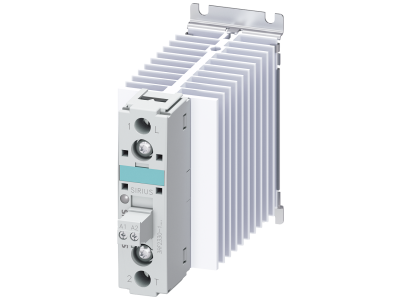

Stycznik półprzewodnikowy 3RF2, AC 51 30 A 40 ST. C, 48-460 V / 24 V DC / AC, przył. śrubowe | 3RF2330-1AA14 Siemens

Alternatywny kod produktu: 3RF23301AA14

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2, model 3RF2330-1AA14, to nowoczesne urządzenie do bezstykowego załączania i wyłączania obciążeń w instalacach przemysłowych i budynkowych. Zaprojektowany dla prądu 30 A w kategorii AC-51 (obciążenia rezystancyjne i małoindukcyjne) oraz napięcia roboczego 48–460 V, zapewnia niezawodną pracę bez zużycia mechanicznego styków. Sterowanie odbywa się napięciem 24 V DC/AC, co ułatwia integrację z układami automatyki. Urządzenie wyposażono w przyłącza śrubowe dla pewnego i trwałego połączenia przewodów.

• Prąd znamionowy 30 A (AC-51): Umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu, takimi jak grzejniki, piece, oświetlenie LED czy małe silniki, bez ryzyka przegrzania lub iskrzenia styków.
• Zakres napięcia roboczego 48–460 V: Szeroki zakres napięć zasilania obciążenia pozwala na stosowanie w różnych sieciach niskiego napięcia (jednofazowych i trójfazowych) bez konieczności stosowania dodatkowych przetwornic.
• Napięcie sterowania 24 V DC/AC: Niskie napięcie sterujące zwiększa bezpieczeństwo personelu i upraszcza podłączenie do sterowników PLC, przekaźników lub przycisków.
• Technika półprzewodnikowa (bezstykowa): Brak ruchomych części i łuku elektrycznego eliminuje zużycie mechaniczne, co przekłada się na długą żywotność i cichą pracę w cyklach o dużej częstotliwości łączeń.
• Przyłącza śrubowe: Solidne zaciski śrubowe gwarantują pewne i łatwe okablowanie, a także możliwość wielokrotnego podłączania bez utraty jakości połączenia.

Zgodność z Normami

Stycznik półprzewodnikowy Siemens 3RF2330-1AA14 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony jest do montażu w rozdzielnicach niskiego napięcia zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Dzięki bezstykowej technologii i parametrom 30 A / 48–460 V stycznik idealnie nadaje się do sterowania odbiornikami w systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest duża trwałość łączeń oraz brak zakłóceń stykowych.

• Sterowanie grzałkami, piecami oporowymi i promiennikami ciepła w instalacjach HVAC.
• Załączanie oświetlenia LED, jarzeniowego i żarowego dużej mocy (np. hale, magazyny, sceny).
• Generowanie impulsów załączających dla styczników elektromagnetycznych, przekaźników lub wejść sterowników PLC.
• Automatyka przemysłowa – płynne i szybkie przełączanie małych silników, zaworów, elektromagnesów.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od wszystkich obwodów. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 w rozdzielnicy o stopniu ochrony co najmniej IP20 (od strony czołowej). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia (dla 30 A min. 6 mm² Cu, w zależności od warunków). Momenty dokręcania zacisków śrubowych należy stosować według dokumentacji producenta – nie przekraczać zalecanej siły, aby nie uszkodzić przyłączy.

FAQ

• Czy stycznik wymaga zewnętrznego napięcia pomocniczego? Tak, do sterowania potrzebne jest napięcie 24 V DC lub AC (zaciski sterujące). Napięcie obciążenia (48–460 V) doprowadzane jest niezależnie.
• Jaki jest tryb pracy stycznika – AC-1 czy AC-51? Zgodnie z danymi katalogowymi, prąd znamionowy 30 A podany jest dla kategorii AC-51 (obciążenia rezystancyjne i małoindukcyjne). W kategorii AC-1 (obciążenia indukcyjne o współczynniku mocy cosφ ≥0,95) wartość prądu może być niższa – zaleca się sprawdzenie dokumentacji.
• Czy stycznik jest wyposażony w podświetlany przycisk lub wskaźnik LED? W standardowym wykonaniu 3RF2330-1AA14 nie przewidziano wbudowanego podświetlenia ani diody sygnalizacyjnej. Stan załączenia można monitorować poprzez pomiar napięcia na zaciskach wyjściowych lub za pomocą zewnętrznego wskaźnika.
