Stycznik półprzewodnikowy 3RF2 AC 51 10A / AC15 6A 40 ST. C, 24-230 V / 24VDC | 3RF2310-1BA02 Siemens

Alternatywny kod produktu: 3RF23101BA02

Opis i Kluczowe Cechy

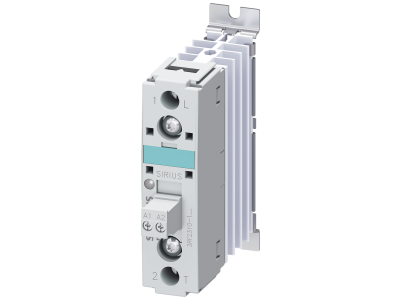

Stycznik półprzewodnikowy Siemens 3RF2310-1BA02 z serii 3RF2 to urządzenie do bezstykowego przełączania obwodów prądu przemiennego. Oferuje prąd znamionowy w kategorii AC-51 wynoszący 10 A oraz w kategorii AC-15 – 6 A, co pozwala na bezpieczną pracę zarówno przy obciążeniach rezystancyjnych, jak i indukcyjnych. Szeroki zakres napięcia sterowania 24–230 V AC / 24 V DC ułatwia integrację z różnymi systemami automatyki. Model ten należy do starszej generacji, a jego bezpośrednim następcą jest 3RF3310-1BA02 (nowsza wersja z pełnym wsparciem technicznym).

• Prąd znamionowy AC-51 10 A: Umożliwia bezpieczne przełączanie odbiorników rezystancyjnych, takich jak grzałki czy piece, bez ryzyka przegrzania styków.
• Prąd znamionowy AC-15 6 A: Zapewnia niezawodne sterowanie cewkami styczników, przekaźników i innymi obciążeniami indukcyjnymi w aplikacjach sterowania.
• Napięcie sterowania 24–230 V AC / 24 V DC: Szeroki zakres zasilania obwodu sterowniczego upraszcza projektowanie instalacji – jeden model pasuje do różnych systemów napięciowych (niskie napięcie sterowania lub sieciowe).
• Temperatura otoczenia do 40 °C: Przystosowany do pracy w standardowych warunkach rozdzielnic i szaf sterowniczych bez konieczności deratingu.
• Bezstykowa konstrukcja półprzewodnikowa: Eliminuje zjawisko łuku elektrycznego i zużycie mechaniczne styków, co zapewnia długą żywotność oraz cichą pracę.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE. Zapewnia bezpieczną i niezawodną pracę w instalacjach niskiego napięcia, zgodnie z przeznaczeniem do sterowania w obwodach prądu przemiennego.

Zastosowanie

Stycznik półprzewodnikowy sprawdza się wszędzie tam, gdzie wymagane jest częste i bezawaryjne przełączanie bez elementów ruchomych. Dzięki parametrom AC-51 i AC-15 znajduje zastosowanie w automatyce przemysłowej i budynkowej.

• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece oporowe) w systemach ogrzewania i procesów technologicznych.
• Wysyłanie impulsów sterujących do cewek styczników elektromagnetycznych, przekaźników lub wejść PLC w układach sekwencyjnych.
• Sygnalizacja i łączenie obwodów w systemach alarmowych, oświetleniowych oraz sterowaniu silnikami małej mocy (AC-15).
• Automatyka budynkowa – włączanie/wyłączanie wentylatorów, pomp, siłowników i innych urządzeń w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do prądu obciążenia (zalecane minimum 1,5 mm² dla 10 A). Zapewnij odpowiednią wentylację w szafie, aby temperatura otoczenia nie przekraczała 40 °C.

FAQ

• Jakie napięcie sterowania posiada stycznik 3RF2310-1BA02? Napięcie sterowania wynosi 24–230 V AC oraz 24 V DC – jeden model pokrywa zarówno niskonapięciowe, jak i sieciowe obwody sterownicze.
• Jaki prąd znamionowy ma ten stycznik? Dla kategorii AC-51 (obciążenia rezystancyjne) prąd wynosi 10 A, dla AC-15 (obciążenia indukcyjne) – 6 A. Wartości te odnoszą się do temperatury otoczenia 40 °C.
• Czy produkt jest jeszcze produkowany? Model 3RF2310-1BA02 należy do starszej generacji. Jego bezpośrednim następcą jest 3RF3310-1BA02, który oferuje pełną zgodność i aktualne wsparcie techniczne Siemens. Przed montażem sprawdź dostępność i warunki instalacji.
