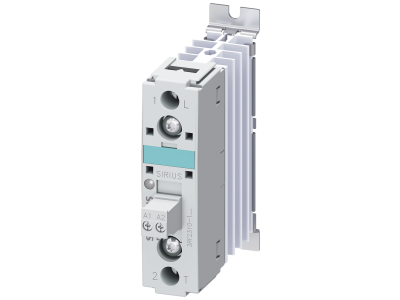

Stycznik półprzewodnikowy 3RF2, AC 51 10.5 A 40 ST. C, 48-460 V / 4-30 V DC, przył. śrubowe | 3RF2310-1AA44 Siemens

Alternatywny kod produktu: 3RF23101AA44

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2310-1AA44 to urządzenie przeznaczone do bezstykowego łączenia obwodów prądu przemiennego. Oferuje prąd znamionowy 10,5 A w kategorii użytkowania AC-51, co pozwala na bezpieczną pracę w obwodach o charakterze rezystancyjnym, takich jak grzałki czy piece oporowe. Sterowanie odbywa się napięciem z zakresu 48–460 V AC lub 4–30 V DC, zapewniając dużą elastyczność w aplikacjach automatyki. Zabudowa w obudowie z zaciskami śrubowymi ułatwia szybki i pewny montaż na szynie DIN TH35.

• Prąd znamionowy 10,5 A (AC-51): gwarantuje niezawodne przełączanie obciążeń rezystancyjnych bez ryzyka przegrzania styków – idealny do sterowania grzałkami i piecami.
• Zakres napięcia sterowania 48–460 V AC / 4–30 V DC: umożliwia pracę zarówno w instalacjach zasilanych napięciem przemiennym, jak i niskonapięciowymi sygnałami sterowniczymi z PLC.
• Temperatura otoczenia do 40°C: zapewnia stabilną pracę w szafach sterowniczych i rozdzielnicach o podwyższonej temperaturze.
• Zaciski śrubowe: pozwalają na pewne i trwałe podłączenie przewodów o odpowiednim przekroju, skracając czas instalacji.
• Bezstykowa technologia półprzewodnikowa: eliminuje zużycie mechaniczne styków i zapewnia cichą, bezzakłóceniową pracę przez długi okres eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zastosowana konstrukcja odpowiada standardom branżowym dla styczników półprzewodnikowych. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Stycznik półprzewodnikowy 3RF2310-1AA44 został zaprojektowany do pracy w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest częste przełączanie obciążeń bez hałasu i wibracji. Najczęściej znajduje zastosowanie w:

• Sterowaniu grzałkami, piecami oporowymi i innymi odbiornikami rezystancyjnymi w przemyśle.
• Współpracy z przekaźnikami programowalnymi (PLC) jako element wykonawczy w systemach automatyki.
• Przekazywaniu sygnałów impulsowych do styczników elektromagnetycznych lub zaworów w obwodach sterowania.
• Automatyce budynkowej – włączaniu i wyłączaniu obciążeń oświetleniowych (w kategorii AC-1) lub grzewczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie mocuje się na szynie DIN TH35 (TS-35). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dostosuj do prądu obciążenia (zalecany min. 1,5 mm² dla 10,5 A). Zapewnij odpowiednią wentylację w szafie sterowniczej, aby temperatura otoczenia nie przekraczała 40°C.

FAQ

• Czy stycznik ma wbudowane podświetlenie LED? W danych produktu nie zawarto informacji o podświetleniu. Należy sprawdzić dokumentację techniczną lub zamówić odpowiedni moduł sygnalizacyjny (jeśli wymagany w aplikacji).
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje klasy IP w dostarczonych danych. Dla styczników montowanych wewnątrz rozdzielnic standardem jest IP20 – szczegółowe informacje znajdziesz w karcie katalogowej produktu.
• Czy mogę sterować stycznikiem napięciem 12 V DC? Zakres napięcia sterowania DC wynosi 4–30 V DC, więc napięcie 12 V DC mieści się w tym przedziale – sterowanie jest możliwe pod warunkiem zachowania polaryzacji i odpowiedniego źródła sygnału.
