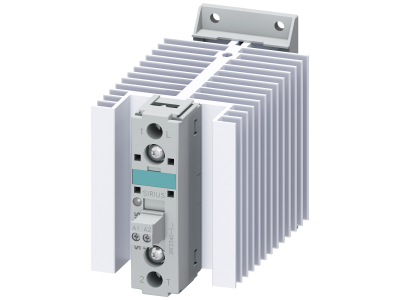

Stycznik półprzewodnikowy 3RF2, 40A, 24-230VAC , 24VDC, 40st.C z przyłączem śrubowym | 3RF2340-1AA02 Siemens

Alternatywny kod produktu: 3RF23401AA02

Opis i Kluczowe Cechy

Stycznik półprzewodnikowy Siemens 3RF2340-1AA02 to urządzenie 1-polowe (na podstawie symbolu) przeznaczone do bezstykowego załączania i wyłączania obciążeń elektrycznych. Oferuje prąd znamionowy 40 A oraz uniwersalne napięcie sterowania 24–230 V AC i 24 V DC, co zapewnia elastyczność w różnych systemach sterowania. Przyłącze śrubowe gwarantuje trwałe i bezpieczne połączenie przewodów.

• Prąd znamionowy 40 A: Umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu bez ryzyka przegrzania styków półprzewodnikowych.
• Napięcie sterowania 24–230 V AC / 24 V DC: Kompatybilność z instalacjami prądu przemiennego i stałego – jeden stycznik do różnych obwodów sterowniczych.
• Temperatura pracy do 40°C: Zapewnia niezawodne działanie w typowych warunkach panujących w rozdzielnicach przemysłowych.
• Przyłącze śrubowe: Pewne i odporne na wibracje połączenie przewodów, ułatwiające montaż i serwis.
• Konstrukcja półprzewodnikowa: Cicha praca, brak zużycia mechanicznego oraz wysoka trwałość łączeniowa w porównaniu do styczników elektromagnetycznych.

Zgodność z Normami

Stycznik półprzewodnikowy Siemens 3RF2340-1AA02 spełnia wymagania europejskich dyrektyw bezpieczeństwa i posiada oznakowanie CE. Jego konstrukcja jest zgodna ze standardami DIN stosowanymi w aparaturze modułowej. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

Zastosowanie

Dzięki uniwersalnemu napięciu sterowania i wysokiemu prądowi znamionowemu stycznik półprzewodnikowy sprawdza się w różnorodnych układach automatyki przemysłowej i systemach sterowania.

• Sterowanie nagrzewnicami, grzałkami i piecami oporowymi (obciążenia rezystancyjne).
• Załączanie małych silników, pomp i wentylatorów w zakresie prądu znamionowego.
• Wysyłanie impulsów do styczników elektromagnetycznych, przekaźników oraz wejść PLC.
• Automatyka budynkowa – sterowanie oświetleniem, sygnalizacją i instalacjami HVAC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków śrubowych należy dobrać zgodnie z dokumentacją producenta. Przekrój przewodów dopasować do prądu 40 A i warunków instalacji.

FAQ

• Czy stycznik jest wyposażony we wbudowany wskaźnik LED? W modelu 3RF2340-1AA02 nie przewidziano fabrycznie wbudowanego wskaźnika LED. Stan załączenia można monitorować za pomocą zewnętrznych obwodów sygnalizacyjnych.
• Jaki jest stopień ochrony stycznika? Standardowo dla aparatury modułowej montowanej w rozdzielnicach stopień ochrony wynosi IP20. Chroni przed dostępem do części niebezpiecznych palcami oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm.
• Czy stycznik nadaje się do pracy ciągłej przy pełnym obciążeniu 40 A? Tak, przy temperaturze otoczenia do 40°C i przy zachowaniu odpowiedniego odprowadzania ciepła (minimalne odstępy między urządzeniami). Należy przestrzegać zaleceń montażowych producenta zawartych w karcie katalogowej.
